尺寸标注
外径：280 mm；中心孔：68 mm
2 个尺寸标注尺寸标注
刹车盘标注模板

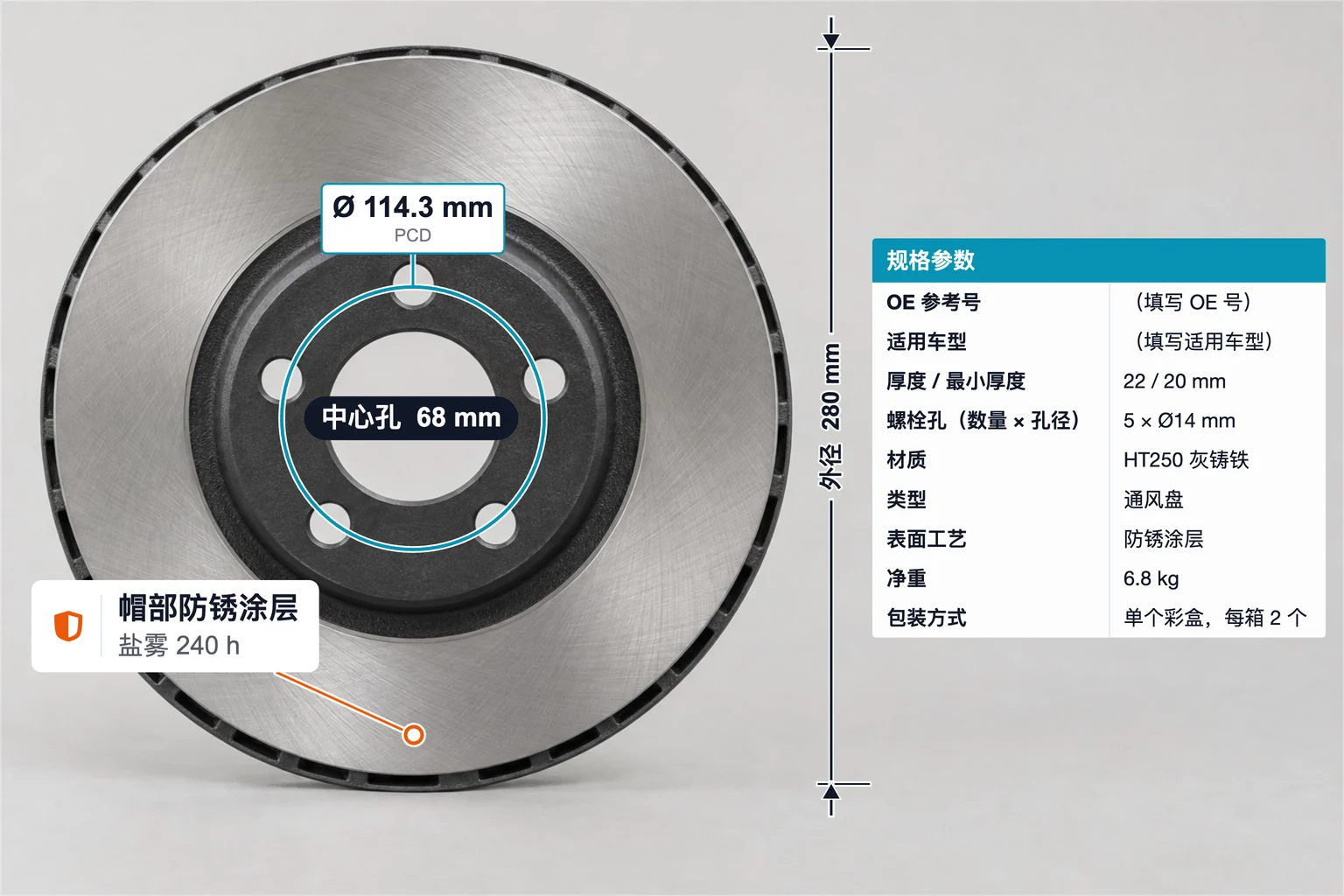

刹车盘示例写给汽配供应商：标出外径、中心孔两条尺寸和 PCD 直径，规格表留出 OE 参考号、适用车型两栏，写明厚度、螺栓孔、材质、通风盘类型、表面工艺、净重和包装方式，另有帽部防锈涂层特征标签。打开模板换上自己的刹车盘图，填入 OE 号和参数后导出。
用于你的产品
保留布局，换上产品图片并填写规格。
模板概览
让产品信息更有层次
这个刹车盘模板包含 5 个标注，涵盖尺寸标注、直径标注、规格表、特征标签。下方可查看每条标注的示例内容。
规格表
规格参数：OE 参考号、适用车型、厚度 / 最小厚度、螺栓孔（数量 × 孔径）、材质、类型、表面工艺、净重、包装方式
1 个规格表直径标注
PCD：Ø 114.3 mm
1 个直径标注特征标签
帽部防锈涂层：盐雾 240 h
1 个特征标签标注内容
图片里的参数与细节
图中数据和文案仅供示例展示，请替换为产品经过核实的尺寸、规格和说明。
主要标注
- 外径
- 280 mm
- 中心孔
- 68 mm
- PCD
- Ø 114.3 mm
- 厚度 / 最小厚度
- 22 / 20 mm
尺寸标注2 项
| 标注 | 内容 |
|---|---|
| 外径 | 280 mm |
| 中心孔 | 68 mm |
规格表1 项
| 标注 | 内容 |
|---|---|
| 规格参数 | |
| OE 参考号 | （填写 OE 号） |
| 适用车型 | （填写适用车型） |
| 厚度 / 最小厚度 | 22 / 20 mm |
| 螺栓孔（数量 × 孔径） | 5 × Ø14 mm |
| 材质 | HT250 灰铸铁 |
| 类型 | 通风盘 |
| 表面工艺 | 防锈涂层 |
| 净重 | 6.8 kg |
| 包装方式 | 单个彩盒，每箱 2 个 |
直径标注1 项
| 标注 | 内容 |
|---|---|
| PCD | Ø 114.3 mm |
特征标签1 项
| 标注 | 内容 |
|---|---|
| 帽部防锈涂层 | 盐雾 240 h |
开始使用
从示例到你的产品
- 01
打开模板
在标记侠编辑器中打开这个可编辑示例。
- 02
替换产品图片
换成自己的产品图片，并调整标注位置。
- 03
核对并导出
填写真实尺寸和规格，核对每条标注后导出。
常见问题
常见问题
这个刹车盘模板展示了哪些信息？
刹车盘示例标出外径 280 mm、中心孔 68 mm 和 PCD 114.3 mm，规格表列出厚度、螺栓孔、HT250 灰铸铁材质、表面工艺和包装方式，并用特征标签说明帽部防锈涂层。
能替换为自己的产品图片吗？
可以。在标记侠中打开模板，换成自己的产品图片，再调整标注位置、样式和内容。导出前应逐条核对实际尺寸与规格。
OE 参考号和适用车型为什么是空的？
这两栏取决于具体零件，模板只留了占位，请填写自己的 OE 号和核实过的适用车型。其余尺寸和参数也仅为示例，需要替换为自己产品的信息。
