尺寸标注
外径：60.3 mm；中心至端面：64 mm；总长：128 mm
3 个尺寸标注尺寸标注
不锈钢对焊三通标注模板
对焊三通示例写给管件供应商：标出 60.3 mm 外径、64 mm 中心至端面和 128 mm 总长三条尺寸，规格表写明执行标准、NPS 2 (DN50) 规格、壁厚、316L 材质、对焊连接、酸洗钝化表面和 3.1 质量证书。打开模板换上自己的管件图，改尺寸和参数后导出。
用于你的产品
保留布局，换上产品图片并填写规格。
模板概览
让产品信息更有层次

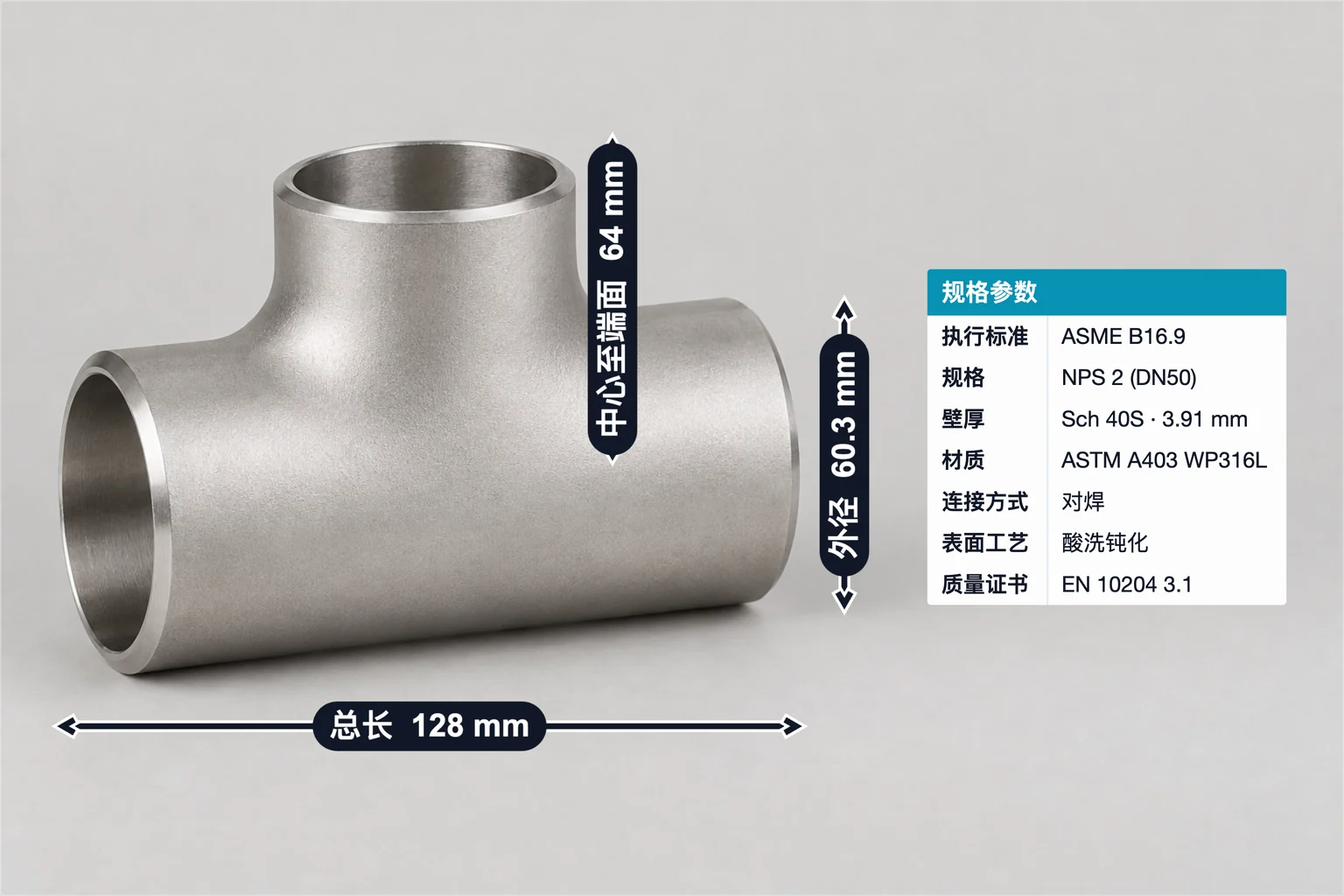

这个不锈钢对焊三通模板包含 4 个标注，涵盖尺寸标注、规格表。下方可查看每条标注的示例内容。
规格表
规格参数：执行标准、规格、壁厚、材质、连接方式、表面工艺、质量证书
1 个规格表标注内容
图片里的参数与细节
图中数据和文案仅供示例展示，请替换为产品经过核实的尺寸、规格和说明。
主要标注
- 外径
- 60.3 mm
- 中心至端面
- 64 mm
- 总长
- 128 mm
- 执行标准
- ASME B16.9
尺寸标注3 项
| 标注 | 内容 |
|---|---|
| 外径 | 60.3 mm |
| 中心至端面 | 64 mm |
| 总长 | 128 mm |
规格表1 项
| 标注 | 内容 |
|---|---|
| 规格参数 | |
| 执行标准 | ASME B16.9 |
| 规格 | NPS 2 (DN50) |
| 壁厚 | Sch 40S · 3.91 mm |
| 材质 | ASTM A403 WP316L |
| 连接方式 | 对焊 |
| 表面工艺 | 酸洗钝化 |
| 质量证书 | EN 10204 3.1 |
