尺寸标注
总长：520 mm；总高：360 mm
2 个尺寸标注尺寸标注
端吸离心泵标注模板

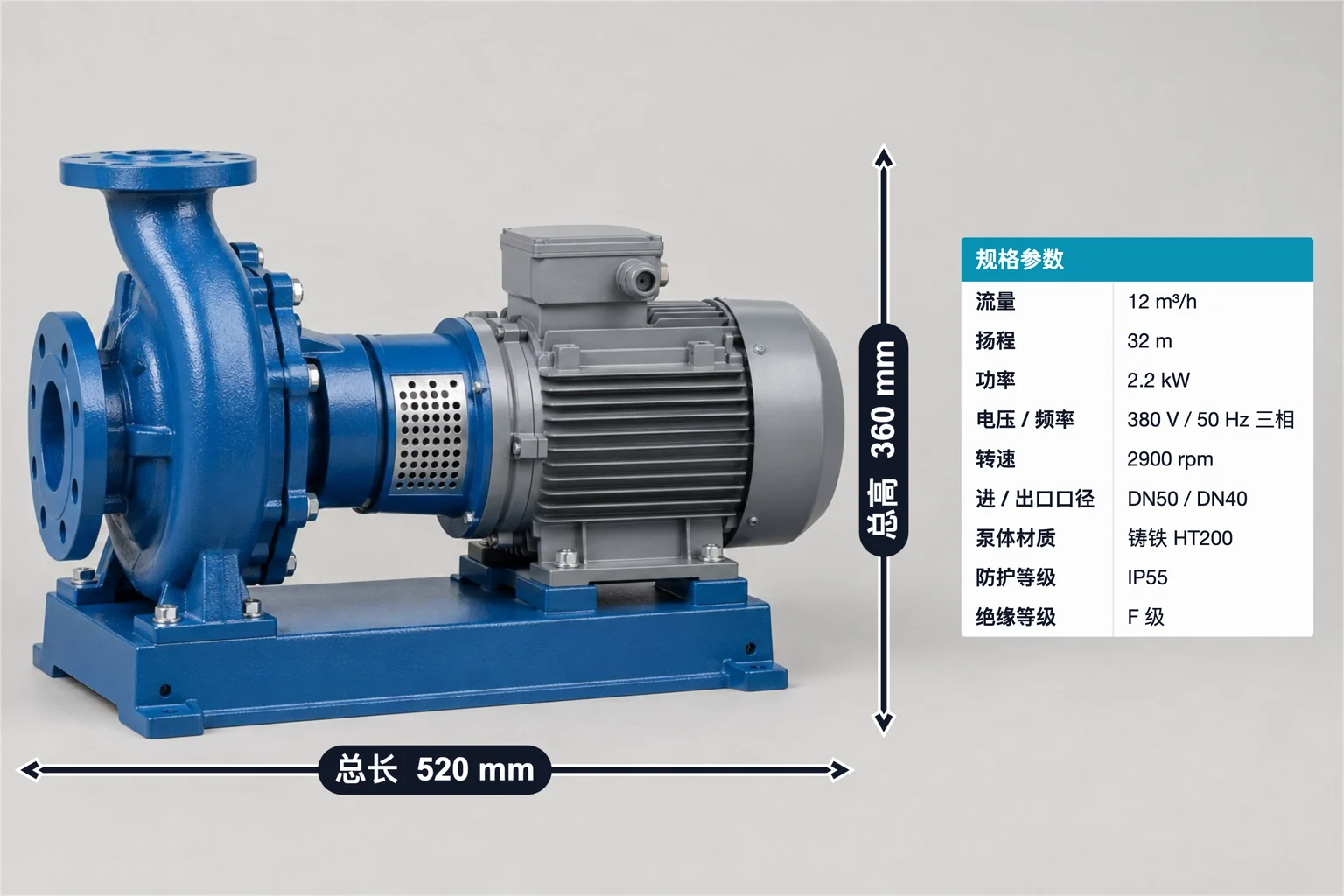

离心泵示例写给水泵、电机供应商：标出 520 mm 总长和 360 mm 总高两条尺寸，规格表写明流量、扬程、功率、电压频率、转速、进出口口径、HT200 铸铁泵体、IP55 防护等级和 F 级绝缘。打开模板换上自己的水泵图，改尺寸和参数后导出。
用于你的产品
保留布局，换上产品图片并填写规格。
模板概览
让产品信息更有层次
这个端吸离心泵模板包含 3 个标注，涵盖尺寸标注、规格表。下方可查看每条标注的示例内容。
规格表
规格参数：流量、扬程、功率、电压 / 频率、转速、进 / 出口口径、泵体材质、防护等级、绝缘等级
1 个规格表标注内容
图片里的参数与细节
图中数据和文案仅供示例展示，请替换为产品经过核实的尺寸、规格和说明。
主要标注
- 总长
- 520 mm
- 总高
- 360 mm
- 流量
- 12 m³/h
- 扬程
- 32 m
尺寸标注2 项
| 标注 | 内容 |
|---|---|
| 总长 | 520 mm |
| 总高 | 360 mm |
规格表1 项
| 标注 | 内容 |
|---|---|
| 规格参数 | |
| 流量 | 12 m³/h |
| 扬程 | 32 m |
| 功率 | 2.2 kW |
| 电压 / 频率 | 380 V / 50 Hz 三相 |
| 转速 | 2900 rpm |
| 进 / 出口口径 | DN50 / DN40 |
| 泵体材质 | 铸铁 HT200 |
| 防护等级 | IP55 |
| 绝缘等级 | F 级 |
开始使用
从示例到你的产品
- 01
打开模板
在标记侠编辑器中打开这个可编辑示例。
- 02

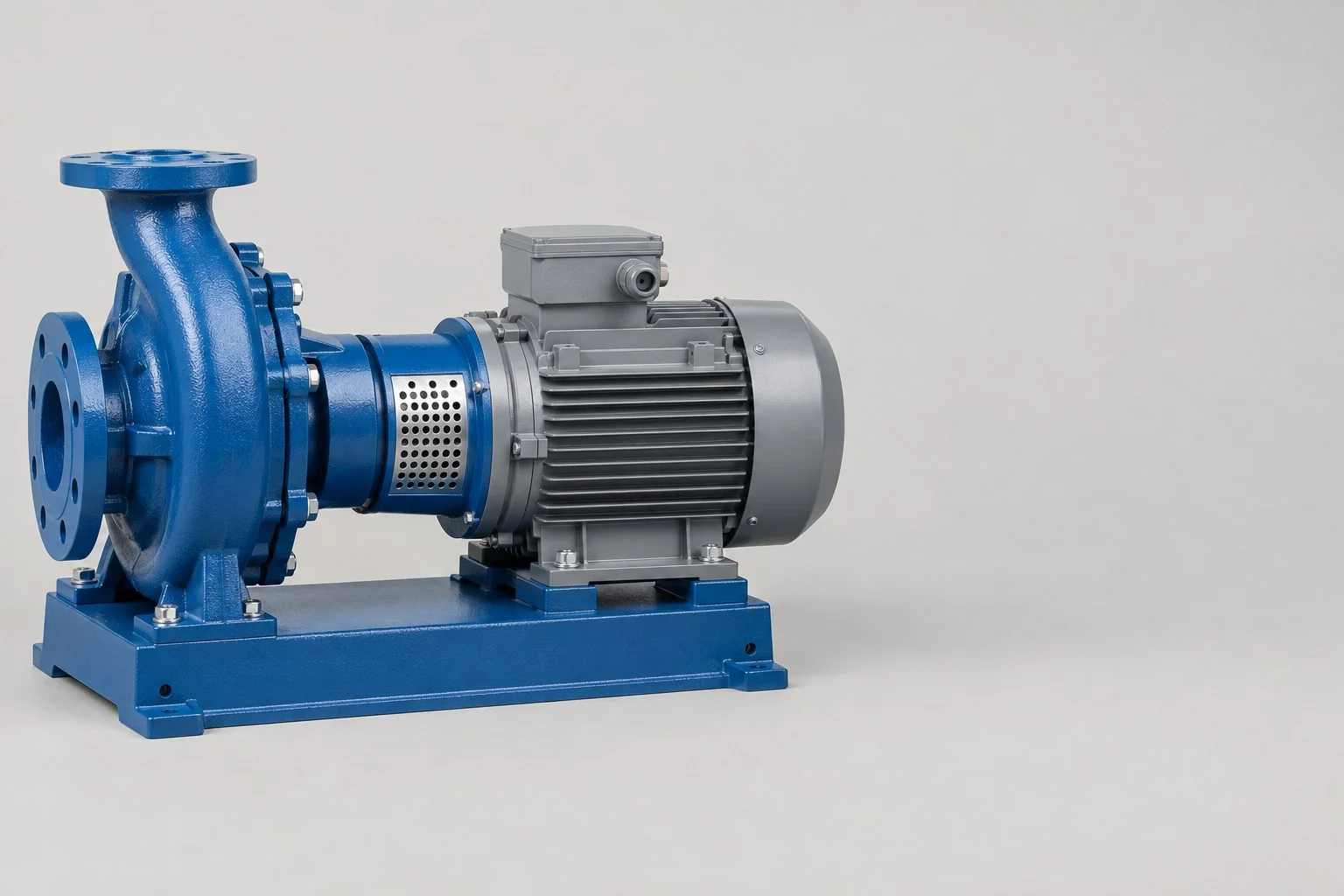

替换产品图片
换成自己的产品图片，并调整标注位置。
- 03
核对并导出
填写真实尺寸和规格，核对每条标注后导出。
常见问题
常见问题
这个端吸离心泵模板展示了哪些信息？
离心泵示例标出总长 520 mm 和总高 360 mm，规格表写明 12 m³/h 流量、32 m 扬程、2.2 kW、380 V / 50 Hz 三相、2900 rpm、DN50 / DN40 口径、铸铁 HT200 泵体、IP55 和 F 级绝缘。
能替换为自己的产品图片吗？
可以。在标记侠中打开模板，换成自己的水泵图片，再调整尺寸线的位置、样式和内容。导出前应逐条核对实际尺寸与规格。
模板里的数值可以直接用于我的产品吗？
不可以。流量、扬程和电机参数仅为示例，应以自己水泵的性能曲线为准；IP 防护等级和绝缘等级只写电机经过检测认证的结果。
