尺寸标注
外径：9.2 mm
1 个尺寸标注文字标签
电源线标注模板

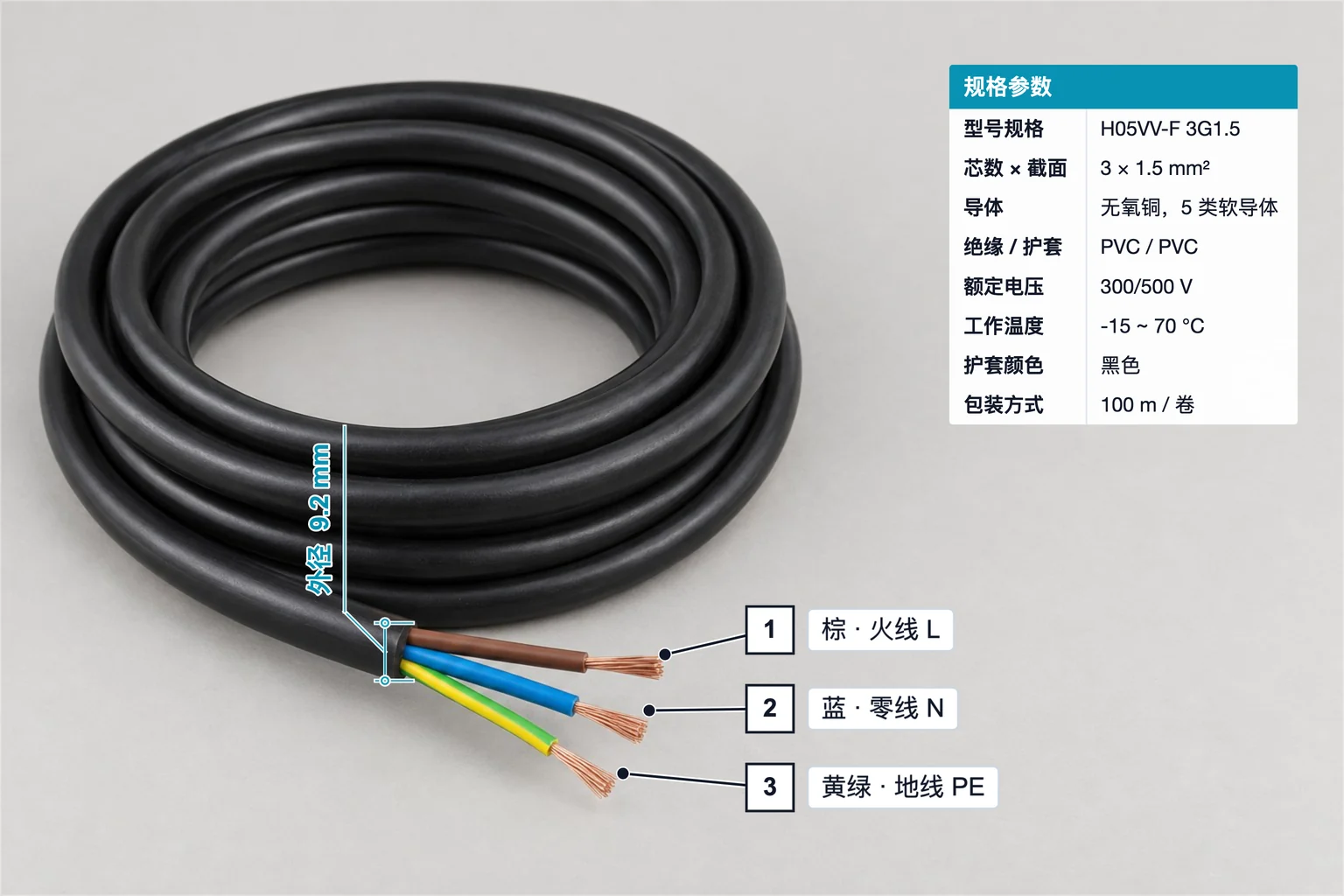

电源线示例写给电线电缆供应商：标出 9.2 mm 外径，用 1–3 号序号依次说明棕色火线、蓝色零线和黄绿地线，规格表写明型号规格、芯数截面、导体、绝缘护套、额定电压、工作温度、护套颜色和每卷长度。打开模板换上自己的线缆图，改型号和参数后导出。
用于你的产品
保留布局，换上产品图片并填写规格。
模板概览
让产品信息更有层次
这个电源线模板包含 5 个标注，涵盖尺寸标注、序号标注、规格表。下方可查看每条标注的示例内容。
规格表
规格参数：型号规格、芯数 × 截面、导体、绝缘 / 护套、额定电压、工作温度、护套颜色、包装方式
1 个规格表序号标注
1 棕 · 火线 L；2 蓝 · 零线 N；3 黄绿 · 地线 PE
3 个序号标注标注内容
图片里的参数与细节
图中数据和文案仅供示例展示，请替换为产品经过核实的尺寸、规格和说明。
主要标注
- 外径
- 9.2 mm
- 型号规格
- H05VV-F 3G1.5
- 芯数 × 截面
- 3 × 1.5 mm²
- 额定电压
- 300/500 V
尺寸标注1 项
| 标注 | 内容 |
|---|---|
| 外径 | 9.2 mm |
规格表1 项
| 标注 | 内容 |
|---|---|
| 规格参数 | |
| 型号规格 | H05VV-F 3G1.5 |
| 芯数 × 截面 | 3 × 1.5 mm² |
| 导体 | 无氧铜，5 类软导体 |
| 绝缘 / 护套 | PVC / PVC |
| 额定电压 | 300/500 V |
| 工作温度 | -15 ~ 70 °C |
| 护套颜色 | 黑色 |
| 包装方式 | 100 m / 卷 |
序号标注3 项
| 标注 | 内容 |
|---|---|
| 1 | 棕 · 火线 L |
| 2 | 蓝 · 零线 N |
| 3 | 黄绿 · 地线 PE |
开始使用
从示例到你的产品
- 01
打开模板
在标记侠编辑器中打开这个可编辑示例。
- 02
替换产品图片
换成自己的产品图片，并调整标注位置。
- 03
核对并导出
填写真实尺寸和规格，核对每条标注后导出。
常见问题
常见问题
这个电源线模板展示了哪些信息？
电源线示例标出 9.2 mm 外径，用 1–3 号序号说明棕色火线、蓝色零线和黄绿地线，规格表写明 H05VV-F 3G1.5 型号、3 × 1.5 mm² 截面、额定电压、工作温度和 100 m / 卷的包装。
能替换为自己的产品图片吗？
可以。在标记侠中打开模板，换成自己的产品图片，把序号移到对应线芯，再调整标注样式和内容。导出前应逐条核对实际规格。
模板里的数值可以直接用于我的产品吗？
不可以。模板里的型号、电压和线芯数据仅为示例，需要替换为自己产品经过核实的信息。
