CDX 结构胶合板尺寸：4 × 8 板、实际厚度和跨度等级

CDX 是北美的结构胶合板望板，按 4 × 8 ft（1220 × 2440 mm）卖。很多板是 sized for spacing（按留缝做小），比 4 × 8 小一点：Georgia-Pacific 的是 3’-11 7/8” × 7’-11 7/8”，板端、板边按 APA 建议留 1/8 in 缝，正好铺满 48 × 96 in 的模数。厚度写的是名义厚度（Performance Category），不是实测：23/32 的板标 0.703 in（17.85 mm），PS 1-22 允许不砂光板 0.688–0.750 in。印章上的跨度等级就是支座间距：15/32 板上的 32/16 表示椽子最多相距 32 in、楼面龙骨最多 16 in。CDX 是 C-D 级 Exposure 1 板的俗称，不能长期日晒雨淋。

名义尺寸；按留缝做小（Georgia-Pacific）	23/32 板的标注厚度	15/32 板的跨度等级
4 × 8ft3’-11 7/8” × 7’-11 7/8”	0.703in17.85 mm	32/16in

数据来源：Georgia-Pacific, APA，2026 年 10 月核对。

把这组规格标到你的建材图上算算胶合板够不够、合不合格 ↓

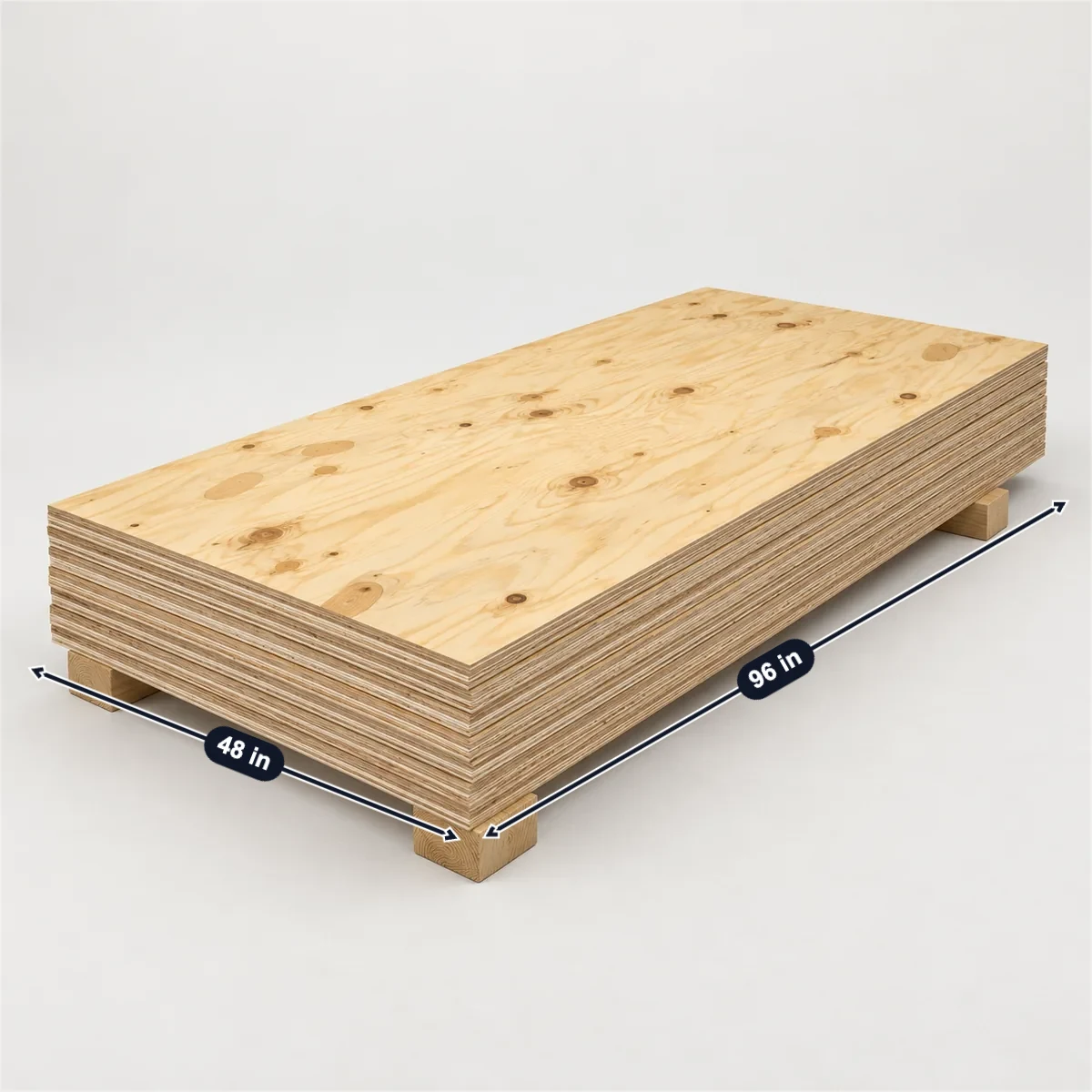

在标记侠中标注在编辑器里打开这张图 →板为示意图，标注的是名义 4 × 8 ft 的尺寸，不是这几张板的实测。注明出处即可免费使用：

胶合板够不够、合不合格？

已填上 Georgia-Pacific 的 15/32 望板铺屋面。填你的屋面、张数、椽距和量到的厚度；每项检查都按本页的数或规定来。

CDX 望板

订货

要铺的面积

sq ft

裁切损耗

板长

板宽

打算订几张

椽子或龙骨

椽子或龙骨中距

板厚

量到的厚度

跨度等级要板的长边横跨支座才算数。标着 sized for spacing 的板比名义尺寸小一点，留出建议的缝正好铺满模数。

张数够不够够

1200 sq ft 加 10% 裁切损耗是 1320 sq ft，96 × 48 in 的板每张 32 sq ft，要 42 张；你订 42 张，够了。

按 48 × 96 in 的模数填：Georgia-Pacific 的板 3’-11 7/8” × 7’-11 7/8”，加上 APA 建议的 1/8 in 缝。10% 的裁切损耗是示例，厂家和 APA 都没给数。

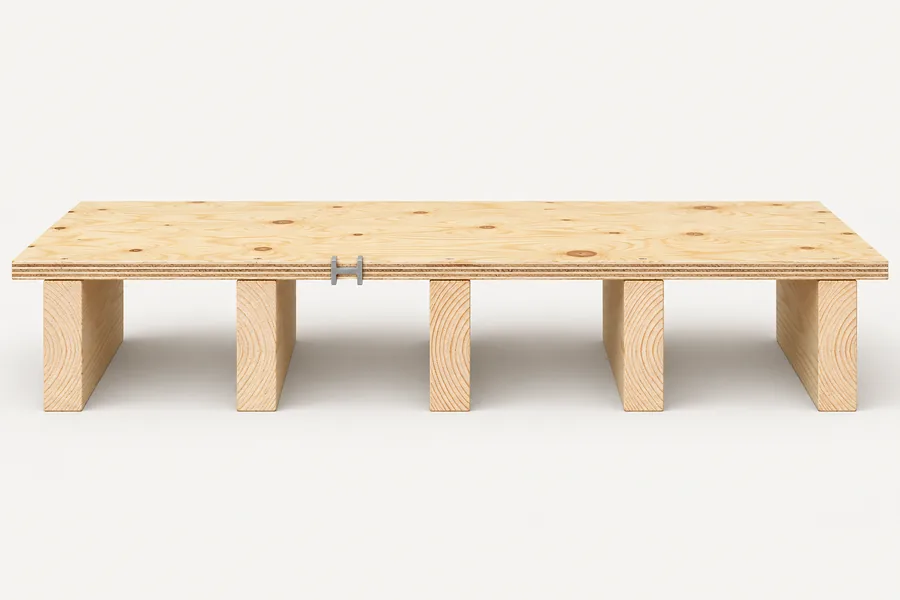

跨度等级够不够够

15/32 的板跨度等级 32/16，做屋面、板边有支撑时能跨 32 in，你的支座相距 24 in。支座之间的板边每跨 1 个卡子。

名义 15/32、跨度等级 32/16 的板铺在相距 24 in 的椽子上，板边有卡子：APA E30 要求每跨一个卡子，跨度 48 in 起两个。

厚度在公差里吗在公差里

名义厚度 15/32 的不砂光板可以是 0.438–0.500 in，你量到 0.451 in，在范围内。

Georgia-Pacific 的 15/32 板标 0.451 in；PS 1-22 允许不砂光板 0.438–0.500 in。

做望板出口？ 在标记侠里拍一张板和它的印章，标出尺寸、标注厚度和跨度等级，附在报价里发过去。

拍照标尺寸

八种实际的 CDX 和结构望板

厂家规格表；尺寸、厚度照各家印的写。Arco 是零售商。

板	尺寸	标注厚度	跨度等级；其他
Georgia-Pacific Plytanium 结构望板本页	按 4’ × 8’ 留缝做小：3’-11 7/8” × 7’-11 7/8”（1.216 × 2.435 m）	3/8 Cat 0.354 in（8.99 mm）；15/32 Cat 0.451 in（11.45 mm）；19/32 Cat 0.578 in（14.68 mm）；23/32 Cat 0.703 in（17.85 mm）	Exposure 1；PS 1-22 或 PS 2-18
Boise Cascade 望板	名义 4’x8’，按 1/8 in 留缝做小；+0，−1/16 in	3/8（9.5 mm）、15/32（11.9 mm）、1/2（12.7 mm）、19/32（15.1 mm）、23/32（18.3 mm）、1-1/8（28.6 mm）	24/0、24/16、32/16、40/20、48/24
RoyOMartin 结构望板	48” × 96”	3/8、15/32、19/32、23/32	24/0、32/16、40/20、48/24；每捆 105、84、66 或 55 张
Weyerhaeuser 南方黄松	一律 4’ × 8’	15/32 四层，19/32、23/32 CDX	TECO 印章
Roseburg 望板	8’ × 4’	11/32” 到 1-1/8”	花旗松或西部针叶材面板；等级 Rated、CD
Tolko T-PLY 望板（CDX）加拿大	1220 × 2440 mm，4 × 8’	9.5、12.5、15.5、18.5、25.5 mm	CSA O121（花旗松）、CSA O151（针叶材）
West Fraser Standard加拿大	4x8	3/8、½、5/8、3/4	正面 C、背面 C
Arco 23/32 认证胶合板零售商	4’x8’	当「23/32 (3/4”)」卖，标实际 0.75 in	—

来源： Georgia-Pacific · Boise Cascade · RoyOMartin · Weyerhaeuser · Roseburg · Tolko · West Fraser · Arco

厚度：名义厚度和 PS 1-22 的上下限

每一档都是名义叫法。23/32 和 3/4 是两档，IRC 把它们算作同一个跨度等级；砂光板的上下限更紧。

名义厚度（Performance Category）	不砂光，in	不砂光，mm	建议标注
3/8	0.344–0.406	8.73–10.32	—
15/32	0.438–0.500	11.11–12.70	.451 in
1/2	0.469–0.531	11.91–13.49	—
19/32	0.563–0.625	14.29–15.88	.578 in
5/8	0.594–0.656	15.08–16.67	—
23/32	0.688–0.750	17.46–19.05	.703 in
3/4	0.719–0.781	18.26–19.84	—
1-1/8	1.069–1.181	27.15–30.00	—

来源： NIST · APA

跨度等级和支座间距

左边的数管屋面，右边的数管楼面底板，单位 in、按中距；板的长边要横跨支座。

跨度等级	名义厚度	屋面，板边有支撑	屋面，板边没支撑	楼面底板
24/0	3/8	24 in	19.2 in（IRC 那份是 20 in）	—
24/16	7/16	24 in	24 in	16 in
32/16	15/32	32 in	28 in	16 in
40/20	19/32	40 in	32 in	19.2 in（等级写 20）
48/24	23/32	48 in	36 in	24 in

来源： APA · IRC · NIST · APA

铺设、钉法和包装

项目	数
板端、板边的缝APA M300S；Roseburg；RoyOMartin	1/8 in，APA 为防拱起的建议；可以拿一根 10d 钉子量
sized for spacingAPA；PS 1-22 5.10.1	做得比 48 × 96 in 小一点；标的长、宽允许 +0 / −1/8 in，其他板 +0 / −1/16 in
板边卡子APA E30；IRC	支座之间中点一个；支座相距 48 in 以上时两个，等距
钉子APA E30 表 35	8d 钉，有支撑的板边 6 in 一颗，中间支座 12 in 一颗；跨度 48 in 起所有支座都 6 in；离板边 3/8 in
CDXAPA	Exposure 1，不是 Exterior：用在不会长期日晒雨淋的地方
C-D 级PS 1-22	正面 C、背面 D、芯层 D，不砂光；C 面活节最大 1-1/2 in，D 面 2-1/2 in
含水率PS 1-22 5.10、5.11	尺寸按 9% 含水率量；出厂时不超过 18%
长板APA V345	4 × 9 ft = 1220 × 2740 mm；4 × 10 ft = 1220 × 3050 mm
每捆RoyOMartin	3/8：105 张；15/32：84 张；19/32：66 张；23/32：55 张
一张多重CANPLY，1220 × 2440 mm	花旗松胶合板按 500 kg/m³：12.5 mm 18.6 kg，18.5 mm 27.5 kg
上面的检查我们算的	1,200 sq ft + 10% = 1,320 sq ft ÷ 32 sq ft = 41.25，所以 42 张；椽子相距 24 in，等级允许 32 in；0.451 in 在 0.438 和 0.500 in 之间

来源： APA · Roseburg · RoyOMartin · APA · NIST · APA · IRC · APA · APA · CANPLY

其他胶合板

结构胶合板（CDX）

4 × 8 ft；23/32 标 0.703 in（17.85 mm） · 本页

桦木胶合板

1525 × 1525 mm；18 mm = 13 层桦木

覆膜建筑模板

1250 × 2500 mm，18 或 21 mm，120 g/m² 膜

常见问题

CDX 胶合板多大？

名义 4 × 8 ft（1220 × 2440 mm）。很多望板按留缝做小一点：Georgia-Pacific 的是 3’-11 7/8” × 7’-11 7/8”，Boise Cascade 写的是名义 4’x8’、按 1/8 in 留缝做小。APA 还列了 4 × 9 ft（1220 × 2740 mm）和 4 × 10 ft（1220 × 3050 mm）。

3/4 的 CDX 实际多厚？

大多数「3/4」的望板其实是 23/32 这一档：Georgia-Pacific 标 0.703 in（17.85 mm），PS 1-22 允许不砂光板 0.688–0.750 in。3/4 这一档是 0.719–0.781 in。零售常把 23/32 当「3/4」卖。

胶合板上的 32/16 是什么意思？

是跨度等级：屋面支座最多相距 32 in，楼面龙骨最多 16 in，板的长边横跨支座。屋面板边没有支撑时，APA E30 只允许 28 in。

CDX 胶合板防水吗？

不防水。CDX 是 Exposure 1：胶合能扛施工期间的受潮，但不能长期日晒雨淋（APA、PS 1-22）。

屋面望板要加 H 形卡子吗？

椽子之间的板边没有垫木、也不是企口，而且椽距超过没支撑时的跨度，就要加：每跨一个，支座相距 48 in 以上两个（APA E30）。板端、板边留 1/8 in 缝。

给做望板、出口望板的胶合板厂

买家要问：名义尺寸和实际尺寸、是不是按留缝做小、名义厚度和标注厚度、跨度等级、等级和耐候类别、执行的标准（PS 1、PS 2 或 CSA O121）、树种和胶种、每捆几张多重。在标记侠里把实际的板和印章标在自己的照片上，就像页面顶上那张，生成一张产品卡，微信、WhatsApp 直接打开。
