L 型（四分之一转）楼梯先上一跑，在平台或扇步上转 90°，再上第二跑。平台的宽和进深都不能小于梯段宽（IRC R311.7.6、Part K 1.20），而且平台占一级踢面，所以每条腿大约是这一跑的踏步数乘踏步深，再加梯宽：Stairplan 给 2600 mm 层高、13 级、踏步 223 mm、梯宽 860 mm 的转角平台图占地 1980 × 2192 mm。不用平台改用扇步时，扇步在离转角内侧 12 in 的行走线处至少 10 in 深，任何一处至少 6 in（IRC）；三步的风筝形扇步要梯宽至少 750 mm（StairBox）。套件分左手、右手。
| 2600 mm 层高的转角平台图（Stairplan） | 扇步在行走线处的深度（IRC 2021） | 275 cm 层高的转角楼梯开洞（Kenngott） |
|---|---|---|
| 1980 × 2192mm | 10in254 mm | 376 × 108cm |
数据来源：Stairplan, IRC, Kenngott，2026 年 10 月核对。
已填上层高 108 in、第 7 级是平台的 L 型梯。填你的层高、踢面、转角空间和平台，也可以切到英国规定；每项检查都按本页的数来。
平台占一级踢面，所以每一跑的踏步都比踢面少一个。每条腿 = 这一跑的踏步数 × 踏步深 + 梯宽。
14 级踢面，每级 7.71 in；12 级踏步，每级 10 in：符合 IRC；踏步不到 11 in 时要做 3/4–1-1/4 in 的踏步前缘。
和直梯一样的 IRC 限值：踢面 7-3/4 in，踏步 10 in；平台是 14 级踢面里的一级。

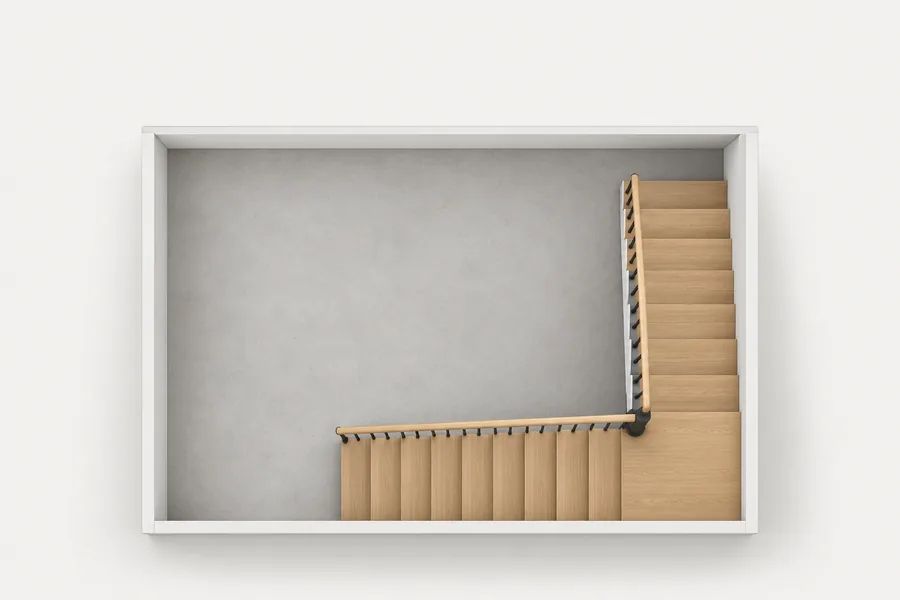

第一条腿 6 级踏步加平台 96 in，第二条腿 6 级踏步加平台 96 in，放得进 100 × 100 in。
Stairplan 的转角平台图：每条腿 = 这一跑的踏步数 × 踏步深 + 梯宽；房间是示例。

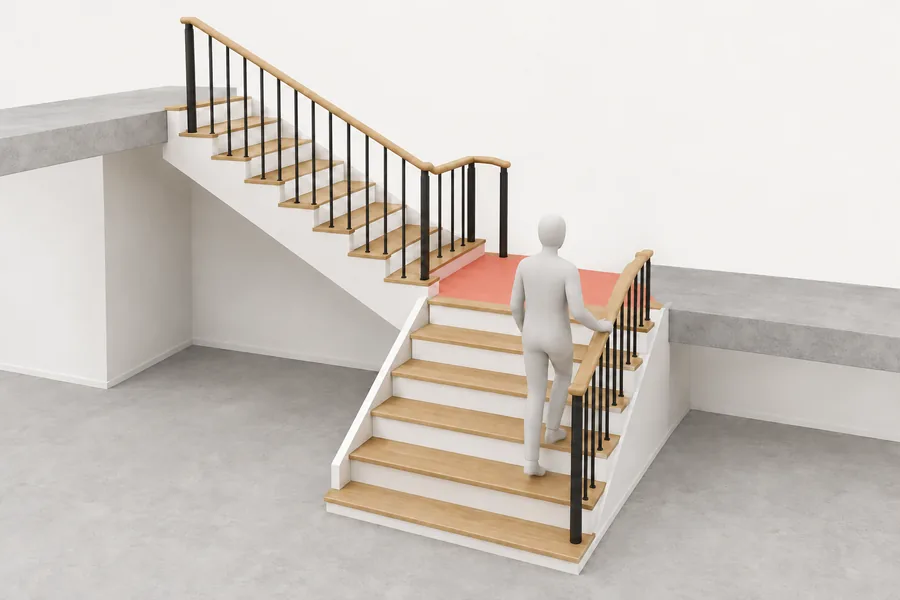

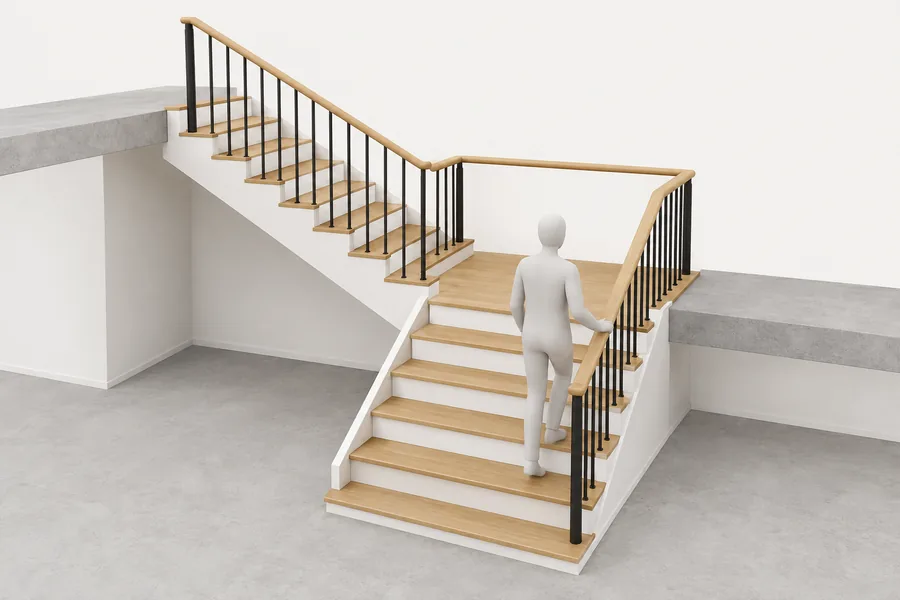

36 × 36 in 的平台，两个方向都不小于梯宽 36 in。
IRC R311.7.6、Part K 1.20：平台的宽和进深都不小于它连着的梯段宽。
做 L 型楼梯出口？ 在标记侠里拍一张楼梯，标出两条腿、平台、踢面和踏步，注明左右手，附在报价里发过去。
拍照标尺寸厂家图纸和规格表；尺寸照各家印的写。
| 楼梯 | 层高；踢面 | 占地 | 其他 |
|---|---|---|---|
| Stairplan S5QL6N，转角平台本页 | 2600 mm；13 级，踏步 223 mm | 1980 × 2192 mm | 梯梁外宽 860 mm；235 mm 搁栅下净高 2165.9 mm |
| Stairplan SQL11N，平台在下英国 | 2600 mm；13 级 | 3308 × 900 mm | 踏步 223.091 mm |
| Stairplan S5W34N，风筝形扇步英国 | 2600 mm；13 级 | 长边 1818 mm | 3 步扇步；250 mm 搁栅下净高 2135.65 mm |
| Minka Comfort Top Turn奥地利 | 最高 3120 mm；踢面 185–240 mm | 2340 × 1070 mm | 可左转或右转；楼板 25 cm 时开洞 2030 × 850 mm；净宽 800 mm |
| Minka Classic Turn奥地利 | 14 级 | 2970 × 850 mm | 右转 R 或左转 L |
| Kenngott 转角楼梯平面德国 | 275 cm；15 级，踏步 26 cm | 开洞 376 × 108 cm | 可用宽约 89 cm |
| Kenngott KOV301R3，省空间德国 | 275 cm；14 级 | 301 × 110 cm，约 3.41 m² | 在顶上转 |
来源： Stairplan · Stairplan · Stairplan · Minka · Minka · Kenngott · Kenngott
| 规定 | 美国 IRC 2021 | 英国 Part K |
|---|---|---|
| 平台大小IRC R311.7.6；Part K 1.20 | 宽不小于梯段；不是方形的，至少是以梯宽为半径的四分之一圆 | 宽和长都不小于最窄梯段的宽 |
| 平台上方净高 | 从平台面量 6 ft 8 in（2032 mm） | 梯段和平台上方 2 m |
| 扇步 | 行走线处 10 in（254 mm），净宽内任何一处 6 in（152 mm） | 踏步不小于直段的踏步；窄端至少 50 mm |
| 行走线 | 离转角内侧 12 in（305 mm） | 踏步中线；梯宽 1 m 以上时离两侧各 270 mm |
| 长楼梯 | 一跑最多升 12 ft 7 in（3835 mm） | 连着超过 36 级要转向，至少 30° |
| 踢面和踏步 | 踢面最多 7-3/4 in（196 mm），踏步至少 10 in（254 mm） | 踢面 150–220 mm，踏步 220–300 mm，坡度不超过 42° |
来源： IRC · Approved Document K
| 项目 | 数 |
|---|---|
| 两条腿Stairplan；我们算的 | 这一跑的踏步数 × 踏步深 + 约一个梯宽：5 × 223 + 865 = 1980 mm，6 × 223 + 854 = 2192 mm |
| 梯宽和水平长StairBox | 一转弯，梯宽就一比一加到这一跑的总水平长上 |
| 风筝形扇步StairBox；Stairplan | 三步的风筝形扇步要梯梁外宽至少 750 mm；Stairplan 每个扇步转角都是三步风筝形 |
| 转角在哪Kenngott；Rintal | 可以在下、在中间或在上 |
| 左右手Minka；Rintal；Stairplan | 左转或右转，分开出图、分开卖 |
| 支撑Viewrail；Treppenmeister | 平台可能要自己的立柱或支撑 |
| 商用IBC 2021 1011.6 | 平台进深 = 梯宽或 48 in（1219 mm），取小的；转 90° 时可以是以梯宽为半径的圆弧 |
| 中国GB 55031-2022 5.3.5 | 转向处平台不小于梯段净宽，且不小于 1.20 m；中间有实体墙时 1.30 m |
| 上面的检查我们算的 | 108 in ÷ 14 = 7.71 in；到平台 7 级：两条腿都是 6 × 10 + 36 = 96 in；平台 36 × 36 in。英国：2600 ÷ 13 = 200 mm；到平台 6 级：5 × 223 + 860 = 1975 mm，6 × 223 + 860 = 2198 mm |
来源： Stairplan · StairBox · Stairplan · Kenngott · Rintal · Viewrail · Treppenmeister · IBC · GB 55031

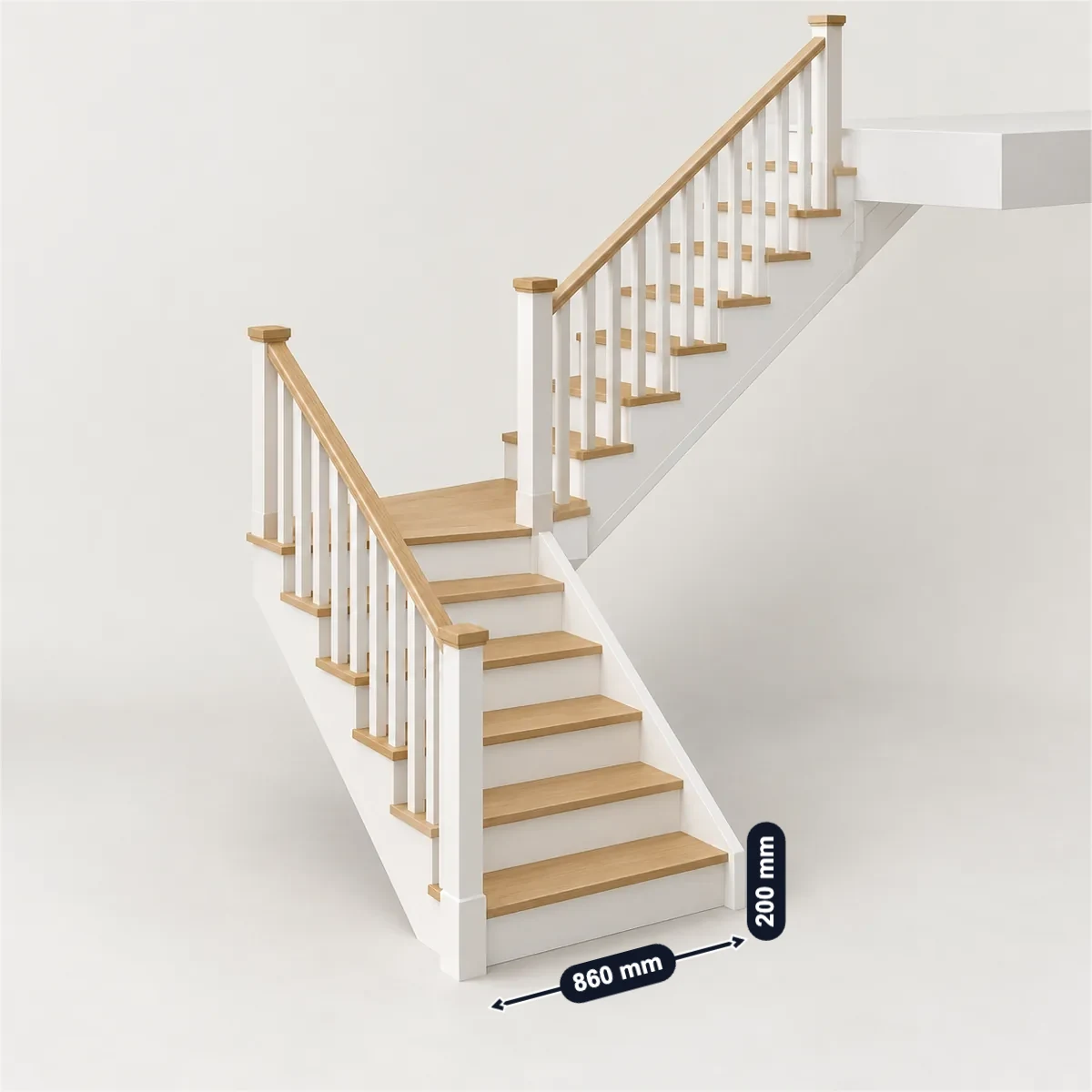

每条腿是这一跑的踏步数乘踏步深，再加约一个梯宽。Stairplan 给 2600 mm 层高、13 级 200 mm 踢面、223 mm 踏步、860 mm 梯宽的转角平台图占地 1980 × 2192 mm；Minka 的 Comfort Top Turn 套件是 2340 × 1070 mm。
宽和进深都不小于它连着的梯段宽（IRC R311.7.6、Part K 1.20），所以 36 in 的楼梯要 36 × 36 in 的平台。商用楼梯按 IBC 是梯宽或 48 in，取小的。
扇步用斜的踏步转弯，省地方。IRC 要求每级扇步在离转角内侧 12 in 的行走线处至少 10 in 深，任何一处至少 6 in；英国要求斜踏步不小于直段的踏步，三步风筝形扇步梯宽至少 750 mm（StairBox）。
看房间：转角可以在下、在中间或在上（Kenngott、Rintal）。平台算一级踢面；按 IRC 两跑都不能升超过 12 ft 7 in。
往上走时向哪边转。Minka 的 Classic Turn 分 R 和 L，Rintal 分顺时针、逆时针，Stairplan 左手的图单独出；按自己墙角订对的那一种。
