尺寸查询 / 工业与物流 / 出口木箱尺寸 / 花格箱（开放式）
花格箱是木板条钉成、板条之间留缝的框架，不是封闭的箱子，给只需要有限防护的货用：ASTM D6039 管的开放式木箱，净载重最多 4000 lb [1814 kg]，分 Type I 到 V、Style A（重型）和 B（轻型）。花格箱都按货定做，没有现货尺寸：AH-252 的军用开放式木箱载重到 10,000 磅，最大长 16 英尺、宽 8 英尺、高 8 英尺，德国的 VG 95621 管 1 000 kg 以内的开放式木箱。GDV 规定封闭面积和开口面积在 1:1 到 2:1 之间，板宽至少 10 cm。花格箱轻、看得见货，但它是实木做的，ISPM 15 处理和标识一样都不能少。注意别和国标里的「框架木箱」弄混，那是重型框架箱。
| 封闭面积和开口面积（GDV） | 板宽至少（GDV） | 开放式木箱净载重，ASTM D6039 |
|---|---|---|
| 1:1–2:1 | 10cm | 4000lb1814 kg |
数据来源：GDV 6.8, ASTM D6039/D6039M-18(2026)，2026 年 10 月核对。
已填上一只示例花格箱和 Triton 的 20 尺。再填你的货和你的箱子，三项检查用的都是本页表里的数。
尺寸用毫米、重量用千克（1 in = 25.4 mm，1 lb = 0.4536 kg）。空隙四边和顶上都留；木箱只放一层、整列摆。
1500 × 1000 × 1200 mm 的货，四边和顶上各留 30 mm，要 1560 × 1060 × 1230 mm，在 1600 × 1100 × 1300 mm 的内尺寸以内。
已填上一只示例花格箱，按 GDV 围着 1500 × 1000 × 1200 mm 的机器留 3 cm 空隙。花格箱都是按货定做的，换成你自己的尺寸。
600 kg 的货，比木箱 1814 kg 的额定载重少 1214 kg；加上 150 kg 的箱子，毛重 750 kg。
ASTM D6039 管的开放式木箱，净载重最多 4000 lb [1814 kg]；AH-252 的有限军用开放式木箱载重到 2,500 磅。

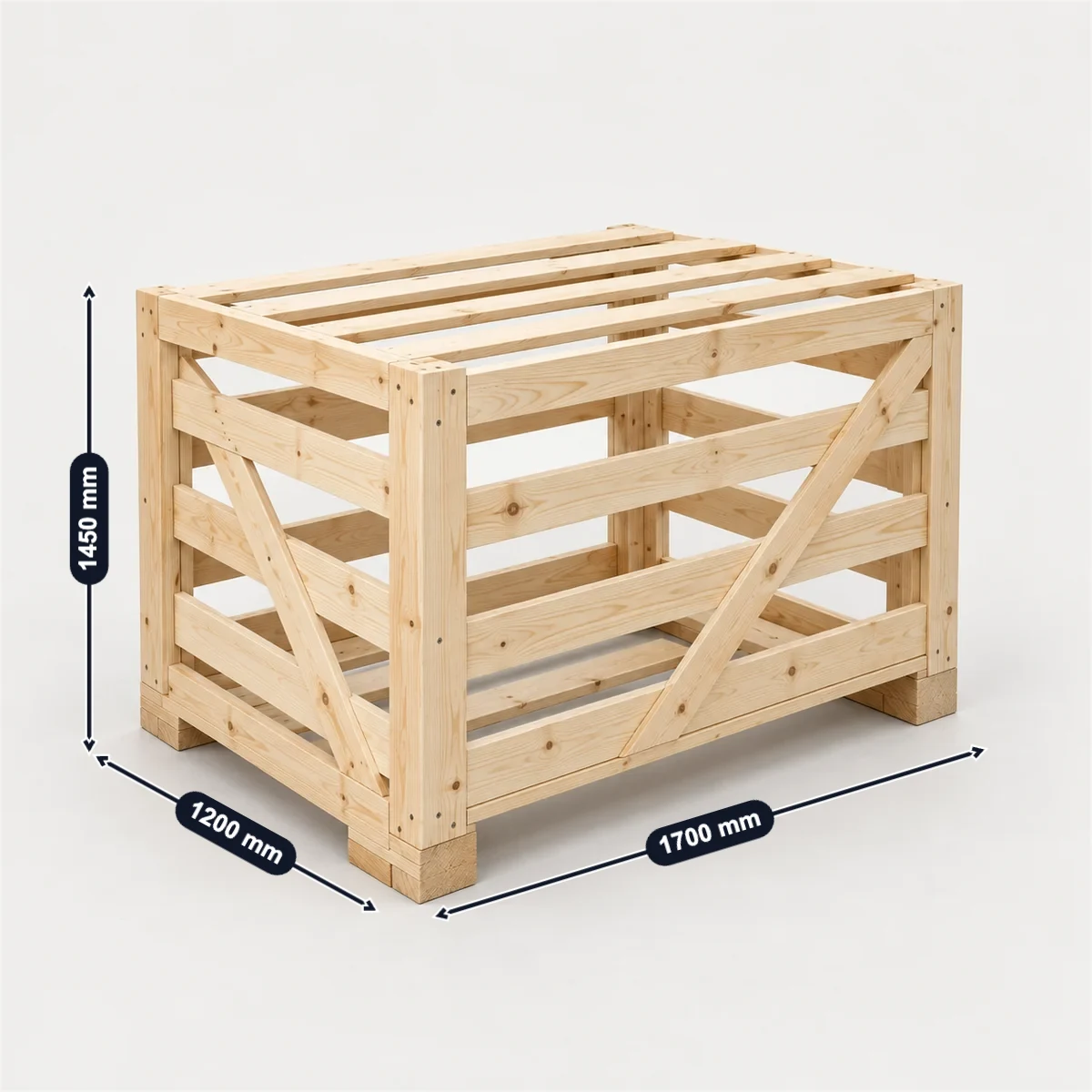

木箱进得了 2340 × 2280 mm 的门；只放一层，1700 × 1200 mm 的木箱在 5898 × 2352 mm 的地板上放 4 箱，够装你的 4 箱，4 × 750 kg = 3000 kg 也在 28380 kg 的最大载重以内。
过 Triton 2,340 × 2,280 mm 的柜门之前，花格箱照样要做 ISPM 15 处理、打标识：它是实木做的。
用花格箱出口大件？ 拍一张装好箱的货，在标记侠里标出箱子尺寸、滑木和吊点，和装箱单一起发过去。
拍照标尺寸花格箱都按货定做；下面是标准和厂家给的上限。
| 标准或等级 | 净载重；尺寸 |
|---|---|
| ASTM D6039-18(2026) | 开放式和覆盖式木箱，净载重最多 4000 lb [1814 kg]；给只需要有限防护的货用 |
| ASTM D6039，Type I、IV、V | 通用型 |
| ASTM D6039，Type II | 梯子、管材、型材或墙板，不用垫衬、支撑、缓冲 |
| ASTM D6039，Type III Style B | 槽钢、角钢等结构件 |
| ASTM D6039，Style A 和 B | A：构件更粗，重型；B：轻到中等的搬运风险，轻型 |
| AH-252，军用开放式木箱 | 货最多 10,000 磅；最大长 16 英尺、宽 8 英尺、高 8 英尺 |
| AH-252，有限军用开放式木箱 | 载重到 2,500 磅 |
| AH-252，轻型开放式木箱 | 载重到 200 磅 |
| VG 95621:2024-12德国联邦国防军 | 开放式木箱，净重最多 1 000 kg |
| Nelson，开放式框架木箱存档页；厂家自己的档位 | 轻型 < 1000 lbs；中型 1000- 2500 lbs；重型 > 2500 lbs |
| BlueRose 骨架式木箱厂家 | 多用规格材；承重约 1000 磅 |
来源： ASTM D6039/D6039M-18(2026) · USDA AH-252 · VG 95621 · Nelson (Wayback) · BlueRose
| 规定 | 出处原话 |
|---|---|
| 箱面GDV 6.8 | 不封死：封闭面积和开口面积 1:1 到 2:1，缝宽半块到一块板 |
| 板宽GDV 6.8 | 不小于 10 cm |
| 标识GDV 6.8 | 打在专门钉在箱壁上的耐候胶合板或 OSB 板上 |
| 构件AH-252 | 构件尺寸最小，所以比较轻 |
| 侧面做法AH-252 | 载重不超过 2,000 磅、箱高不超过 6 英尺时，用图 52 的侧面 |
| 材料，条板箱SITES | ½” 或 ¾” AC 级室外胶合板，1 x 4” 热处理板条，2 x 4” 框架，4 x 4" 滑木 |
| 货到箱壁的空隙GDV 6.1 | 不小于 3 cm |
来源： GDV 6.8 · USDA AH-252 · SITES · GDV 6.1
| 出处 | 内容 |
|---|---|
| 天气AH-252 | 不怕天气、或者放在室内的货；加防水罩能挡一部分 |
| 轻而大的货AH-252 | 轻、体积大、不需要防水箱子的货 |
| 看得见货Nelson | 看得见产品；异形产品好固定 |
| 常装的货Crating Technology，厂家指南 | 不用防天气的重型机器零件、要通风的货、对重量敏感的空运货 |
| 气候Crating Technology | 跨气候带运输很少适合用 |
| ISPM 15ISPM 15 | 实木：56 °C 热处理 30 分钟或熏蒸，并打标识；只有胶合板这类加工木材免检 |
| 20 尺的门和内尺寸Triton | 门 2,340 × 2,280 mm；内长 5,898 mm、内宽 2,352 mm；载重 28,380 kg |
来源： USDA AH-252 · Nelson (Wayback) · Crating Technology · ISPM 15 · Triton (20ft)
木板条钉成、板条之间留缝的框架，不是封闭的箱子（GDV），也叫透空箱、骨架箱、条板箱。ASTM D6039 管净载重最多 4000 lb [1814 kg] 的开放式木箱，给只需要有限防护的货用。
没有现货尺寸，都是围着货做的。AH-252 的军用开放式木箱最大长 16 英尺、宽 8 英尺、高 8 英尺，货最多 10,000 磅；GDV 要求货四周至少留 3 cm。
GDV 规定封闭面积和开口面积在 1:1 到 2:1 之间，也就是缝宽半块到一块板，板宽不小于 10 cm。
不怕天气或放在室内的货，以及轻、体积大、不需要防水箱子的货（AH-252）；构件尺寸最小，箱子也轻。加防水罩能挡一部分雨。
要。花格箱是实木做的，木头要热处理（56 °C、30 分钟）或熏蒸并打标识，只有胶合板这类加工木材免检。GDV 让花格箱把标识打在单独钉上的胶合板或 OSB 板上。
