案例展示

真实的标注前后对比案例

断桥铝平开窗标注模板

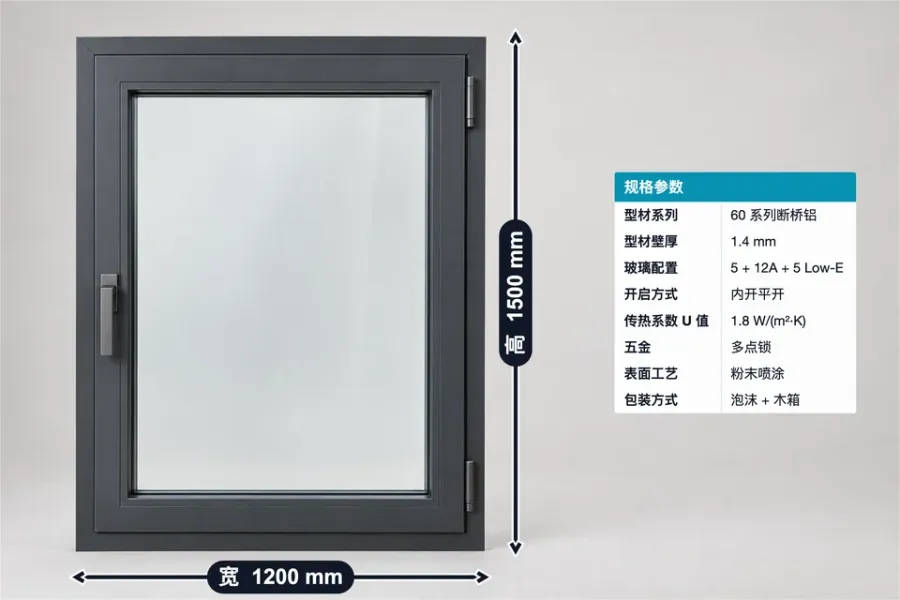

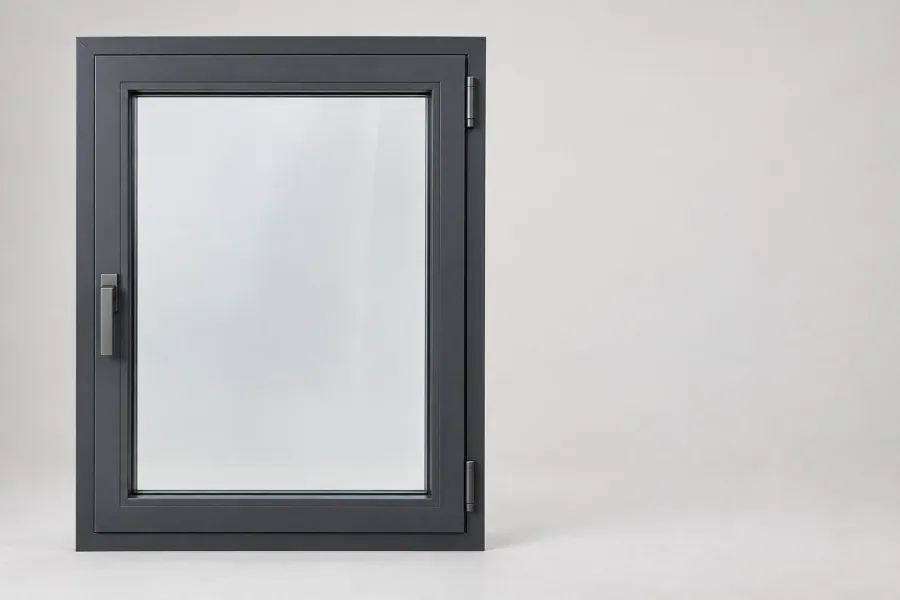

断桥铝平开窗示例写给门窗供应商：标出 1200 mm 宽和 1500 mm 高两条尺寸，规格表写明 60 系列断桥铝型材、壁厚、5 + 12A + 5 Low-E 玻璃配置、内开平开、传热系数 U 值、多点锁、粉末喷涂和泡沫加木箱包装。打开模板换上自己的门窗图，改尺寸和参数后导出。

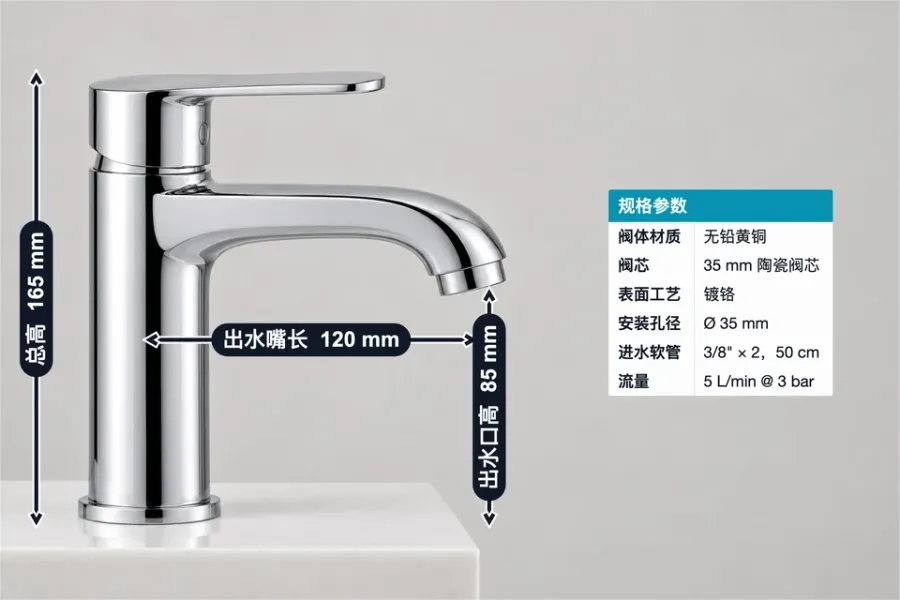

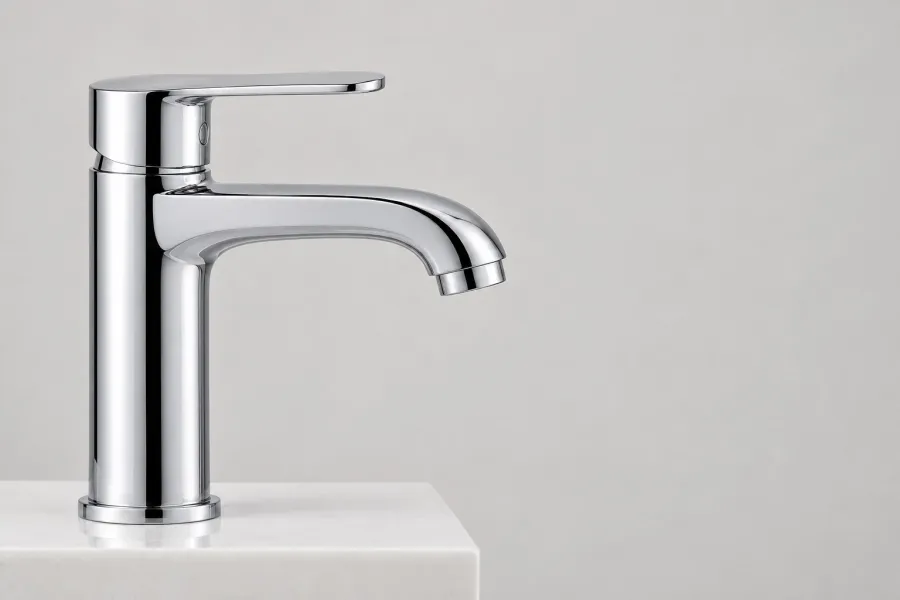

面盆龙头示例写给卫浴五金供应商：标出 165 mm 总高、120 mm 出水嘴长和 85 mm 出水口高三条尺寸，规格表写明无铅黄铜阀体、35 mm 陶瓷阀芯、镀铬表面、Ø 35 mm 安装孔径、两根 50 cm 进水软管和 3 bar 下的流量。打开模板换上自己的龙头图，改尺寸和参数后导出。

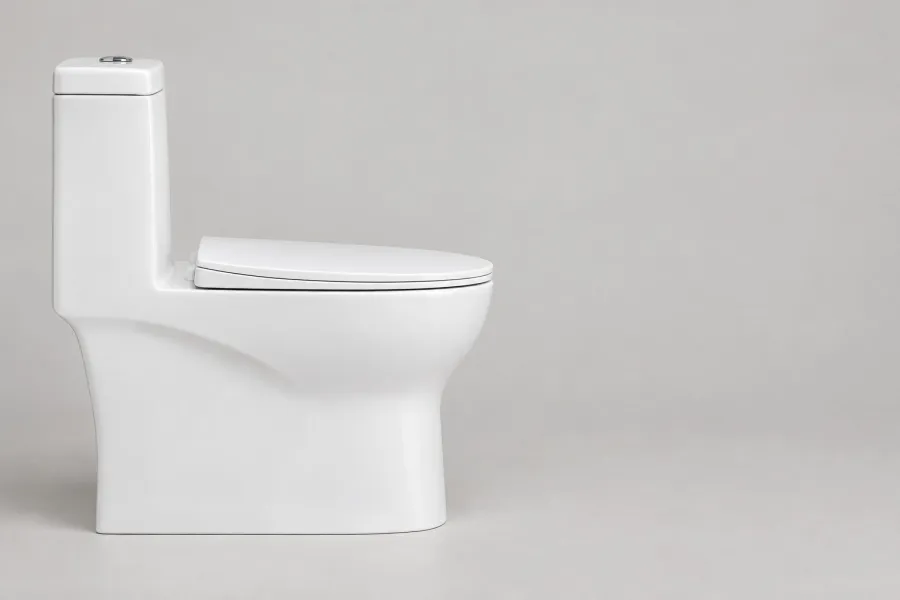

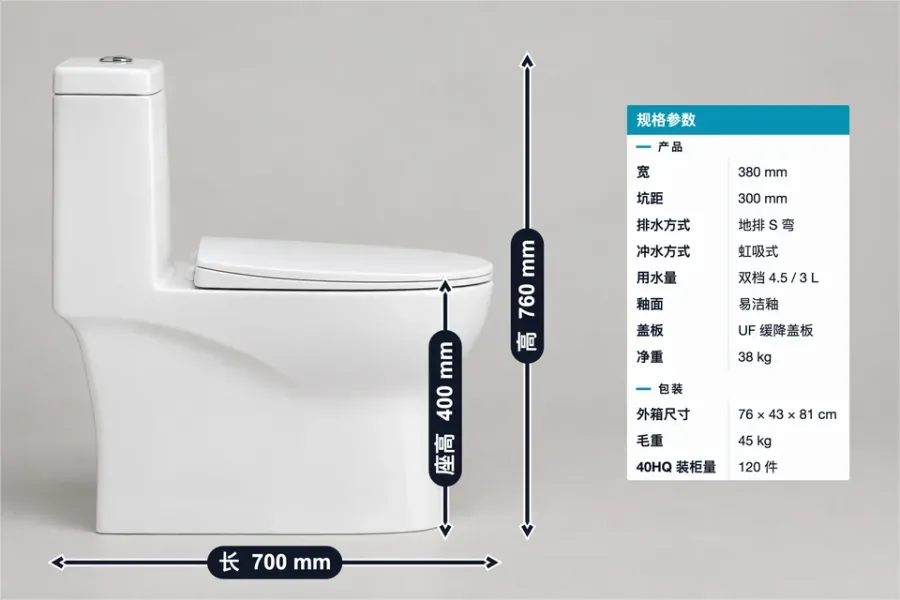

连体马桶示例写给卫浴陶瓷工厂：标出 700 mm 长、760 mm 高和 400 mm 座高三条尺寸，规格表分产品和包装两段，写明宽度、300 mm 坑距、排水和冲水方式、双档用水量、釉面、盖板和净重，以及外箱尺寸、毛重和 40HQ 装柜量。打开模板换上自己的马桶图，改尺寸和参数后导出。

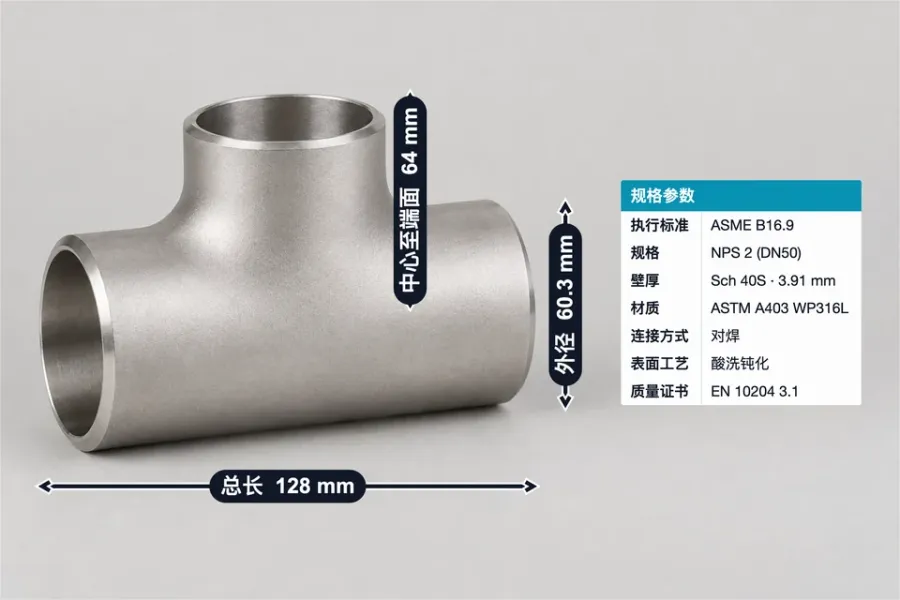

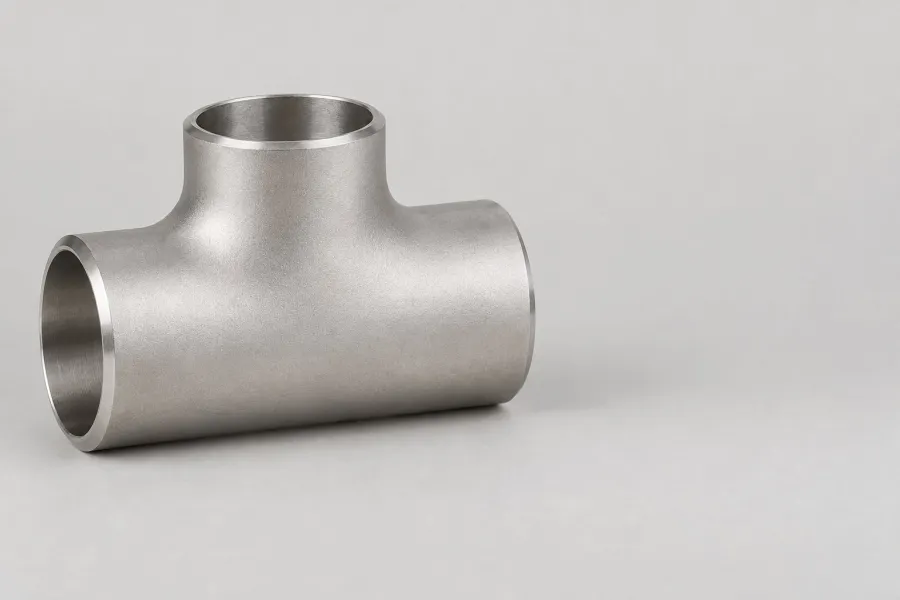

对焊三通示例写给管件供应商：标出 60.3 mm 外径、64 mm 中心至端面和 128 mm 总长三条尺寸，规格表写明执行标准、NPS 2 (DN50) 规格、壁厚、316L 材质、对焊连接、酸洗钝化表面和 3.1 质量证书。打开模板换上自己的管件图，改尺寸和参数后导出。

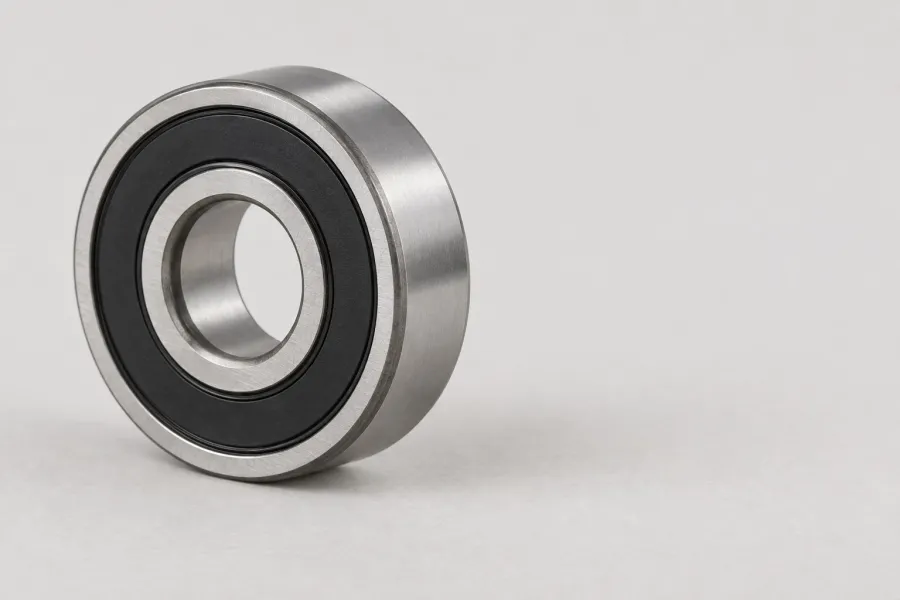

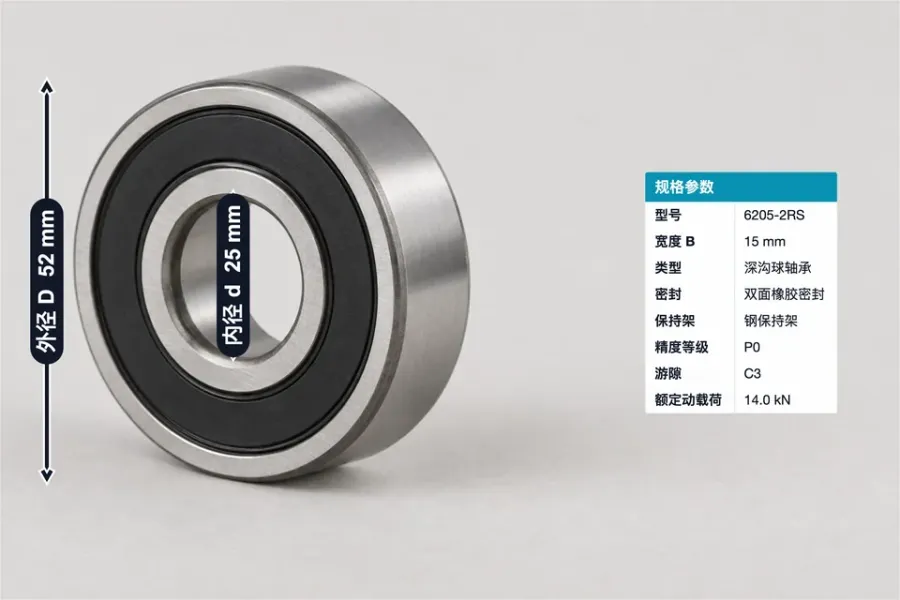

深沟球轴承示例写给轴承供应商：以 6205-2RS 为例标出 52 mm 外径 D 和 25 mm 内径 d，规格表写明型号、15 mm 宽度 B、轴承类型、双面橡胶密封、钢保持架、P0 精度等级、C3 游隙和额定动载荷。打开模板换上自己的轴承图，改型号和参数后导出。

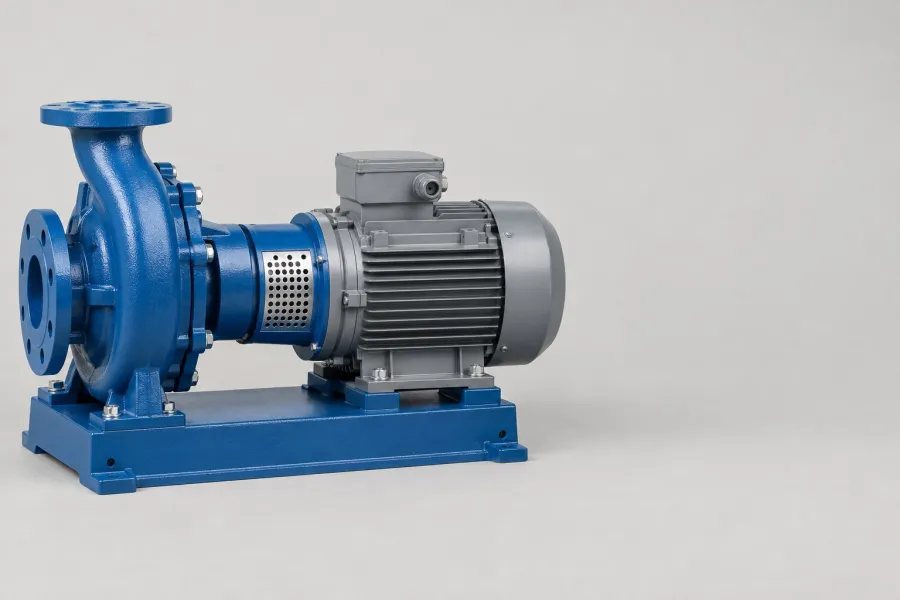

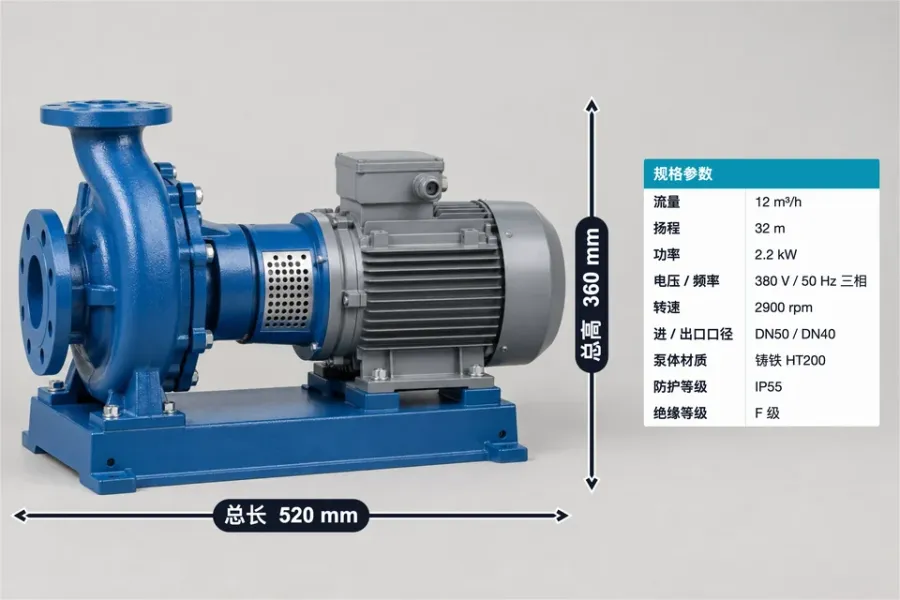

离心泵示例写给水泵、电机供应商：标出 520 mm 总长和 360 mm 总高两条尺寸，规格表写明流量、扬程、功率、电压频率、转速、进出口口径、HT200 铸铁泵体、IP55 防护等级和 F 级绝缘。打开模板换上自己的水泵图，改尺寸和参数后导出。

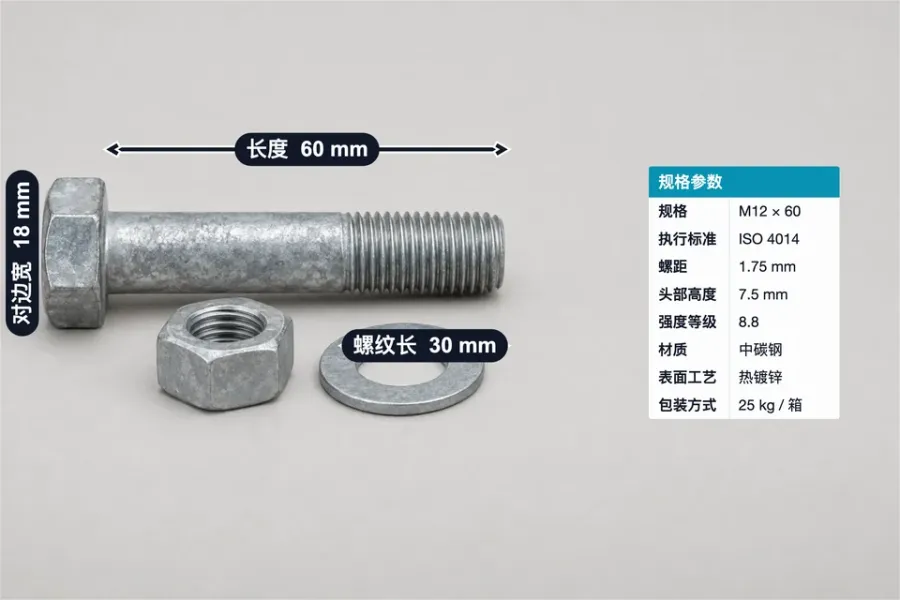

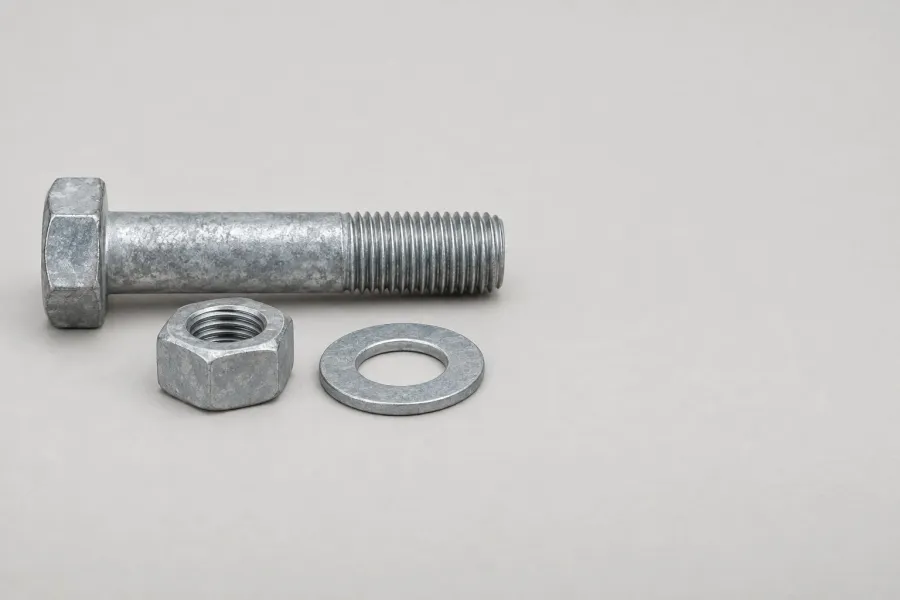

外六角螺栓示例写给紧固件供应商：以 M12 × 60 为例标出长度、对边宽和螺纹长三条尺寸，规格表写明 ISO 4014 执行标准、螺距、头部高度、8.8 级强度、中碳钢材质、热镀锌表面和每箱重量。打开模板换上自己的螺栓图，改规格和参数后导出。

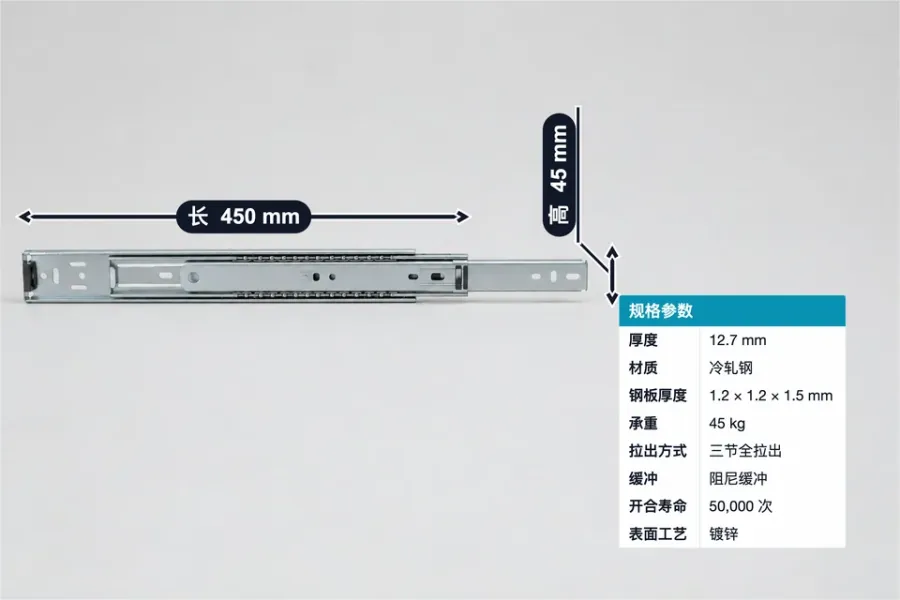

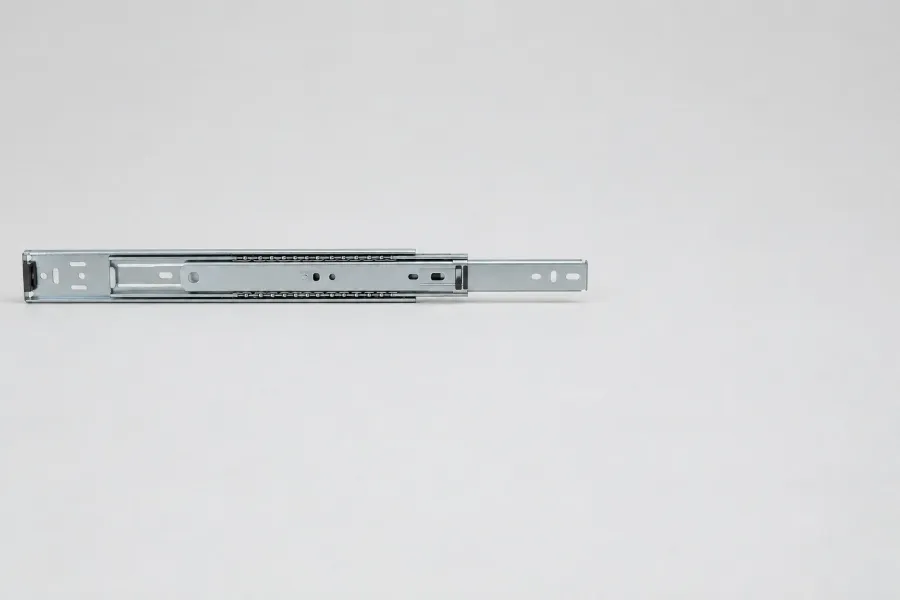

抽屉滑轨示例写给家具五金供应商：标出 450 mm 长和 45 mm 高两条尺寸，规格表写明 12.7 mm 厚度、冷轧钢材质、1.2 × 1.2 × 1.5 mm 钢板厚度、45 kg 承重、三节全拉出、阻尼缓冲、开合寿命和镀锌表面。打开模板换上自己的五金图，改尺寸和参数后导出。

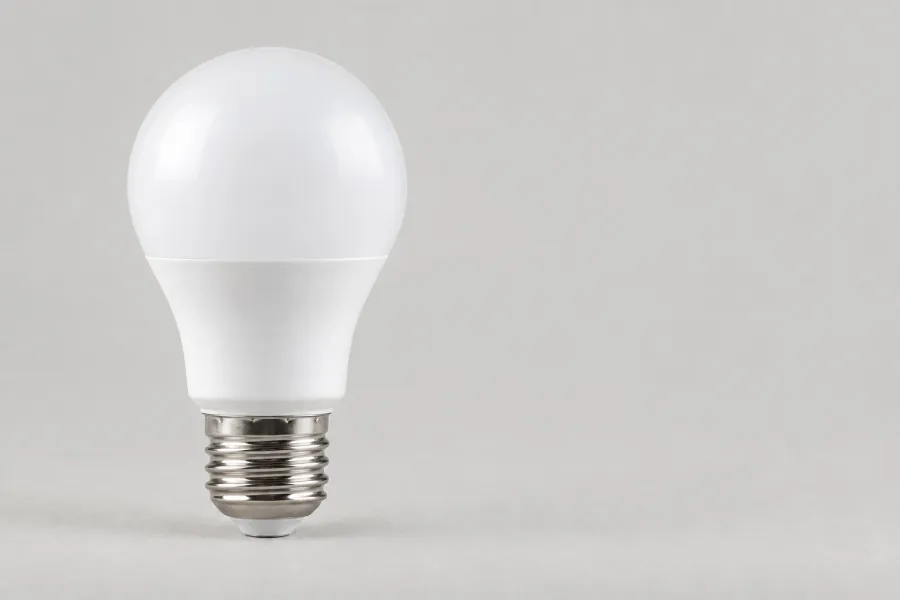

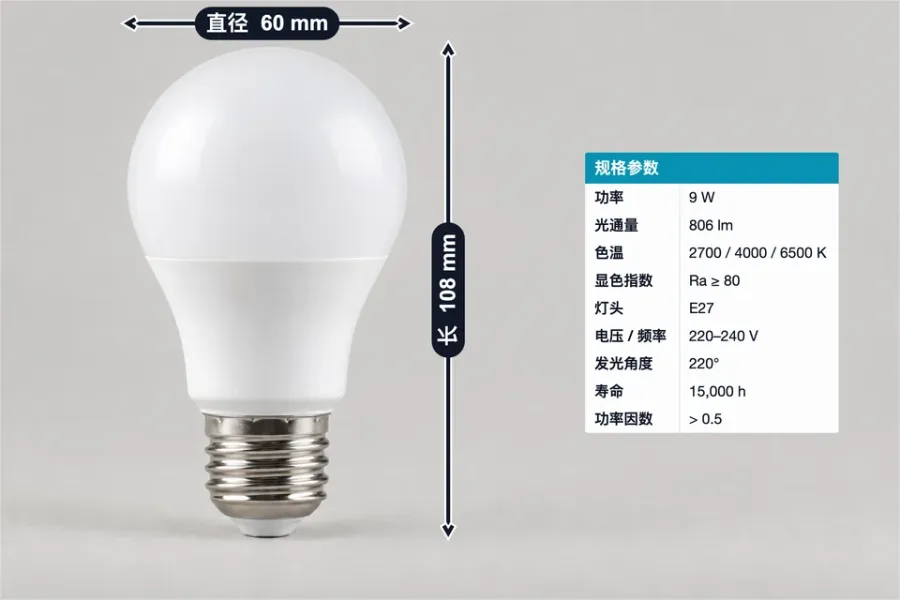

LED 球泡灯示例写给照明供应商：标出 60 mm 直径和 108 mm 长两条尺寸，规格表写明功率、光通量、三种色温、显色指数、E27 灯头、电压、发光角度、寿命和功率因数。打开模板换上自己的灯泡图，改尺寸和参数后导出。

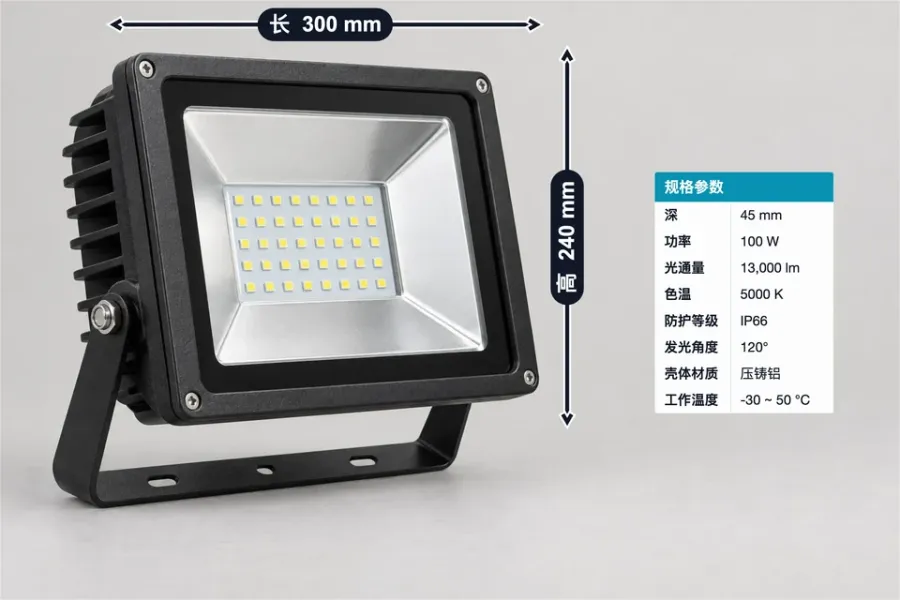

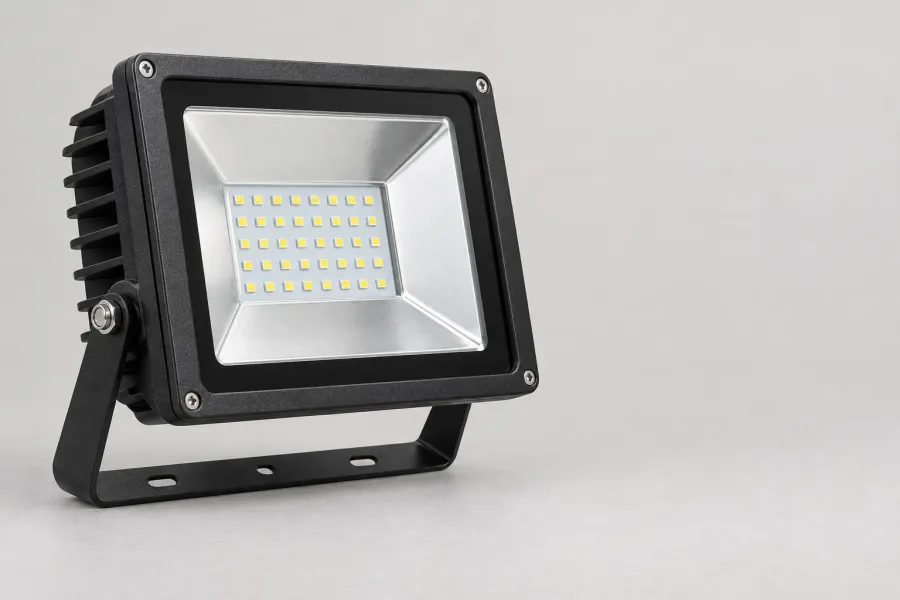

LED 投光灯示例写给户外照明供应商：标出 300 mm 长和 240 mm 高两条尺寸，规格表写明 45 mm 深度、100 W 功率、13,000 lm 光通量、5000 K 色温、IP66 防护等级、120° 发光角度、压铸铝壳体和工作温度。打开模板换上自己的灯具图，改尺寸和参数后导出。

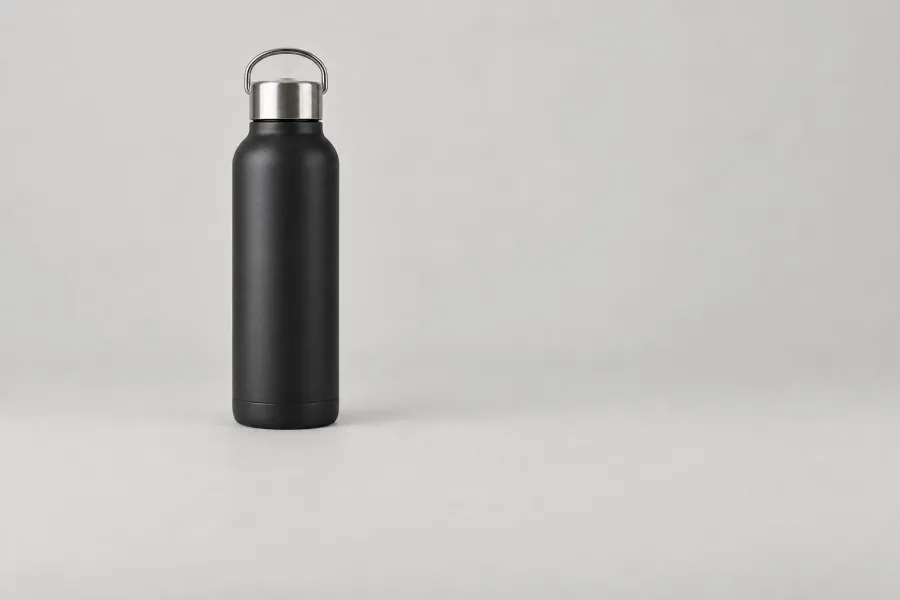

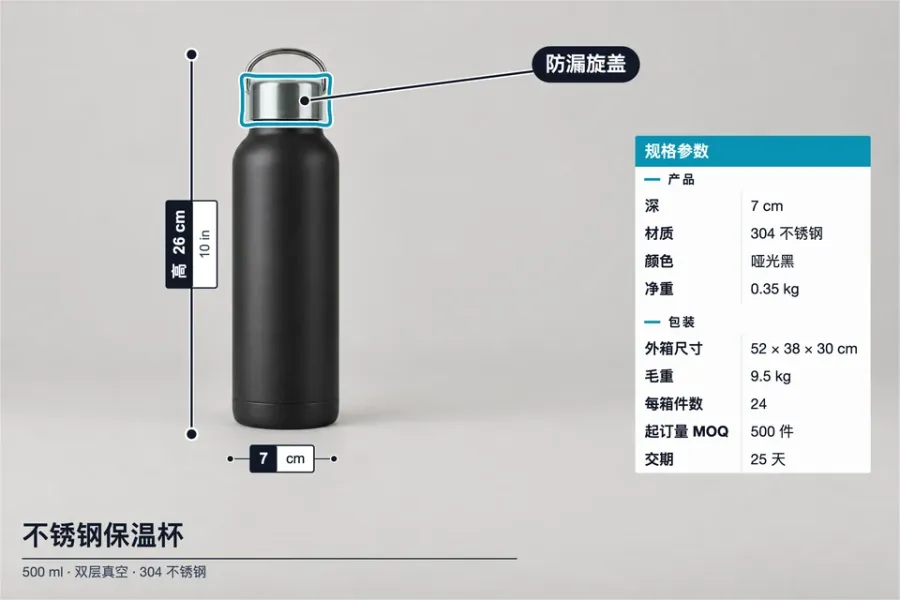

保温杯示例写给水杯、日用品工厂：标出 26 cm 高和 7 cm 宽，用形状标注圈出杯盖并配特征标签说明防漏旋盖，文字标注写产品名和 500 ml 容量，规格表分产品和包装两段，写明材质、颜色、净重、外箱尺寸、毛重、每箱件数、起订量和交期。打开模板换上自己的产品图，改尺寸和参数后导出。

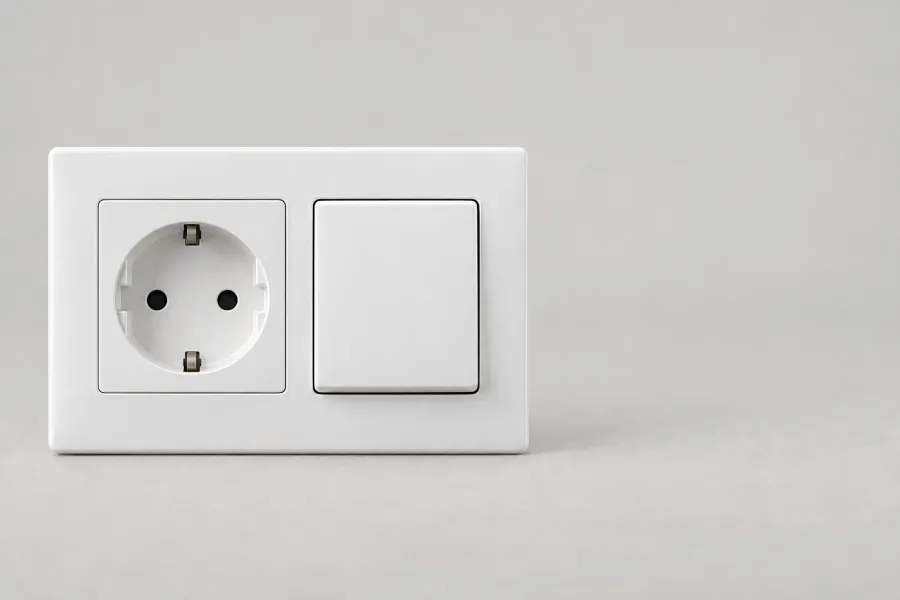

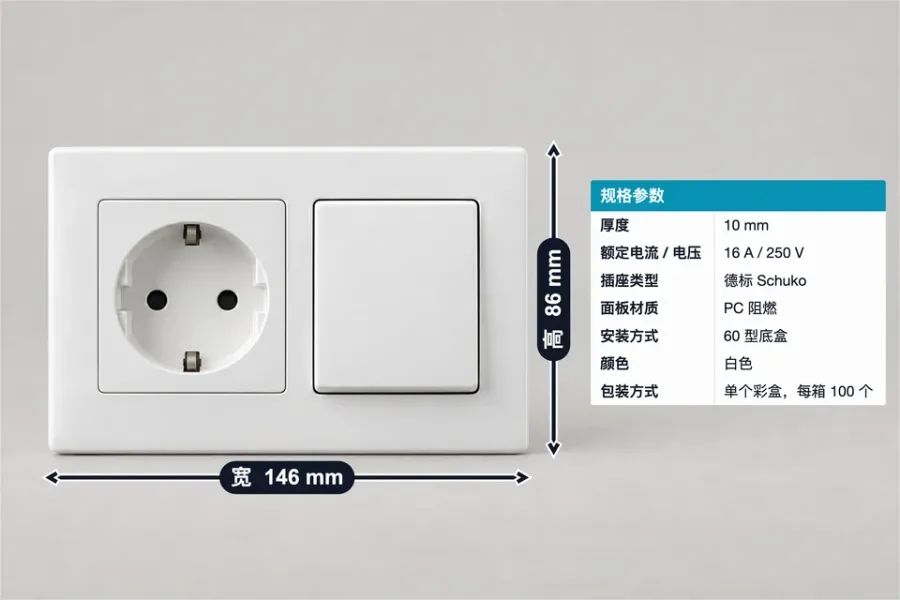

德标开关插座示例写给电工产品供应商：标出 146 mm 宽和 86 mm 高的面板尺寸，规格表写明 10 mm 厚度、16 A / 250 V 额定值、德标 Schuko 插座、PC 阻燃面板、60 型底盒安装、颜色和包装方式。打开模板换上自己的面板图，改尺寸和参数后导出。
