钢化玻璃是先切、磨边、开孔，再加热急冷的浮法玻璃，钢化后不能再切、再钻。Pilkington 把 4 mm 钢化到最大 1500 × 2200 mm，5–12 mm 到 2000 × 4200 mm，最小 300 × 500 mm；南玻最大 3500 × 12000 mm。表面压应力大于 69 MPa（半钢化 24–52 MPa），15 mm 以下打碎后 50 × 50 mm 里至少 40 粒。孔径不小于玻璃厚，孔边离玻璃边至少 2 倍厚；均质处理在 260 ± 10 °C 保温至少 2 小时，把会自爆的挑出来。国内 JGJ 113 规定 6 mm 钢化一块最大 3.0 m²、12 mm 最大 6.0 m²；GB/T 15763.2-2025 从 2026-08-01 起取代强制性的 2005 版，强制要求改由 GB 46030-2025 规定。
| 5–12 mm 最大尺寸（Pilkington） | 表面压应力 | 均质处理 |
|---|---|---|
| 2000 × 4200mm | > 69MPa | 260 ± 10°C |
数据来源：Pilkington, Hong Kong Buildings Department，2026 年 10 月核对。
已填上 10 块 900 × 2000 mm 的 10 mm 淋浴屏，开 12 mm 的孔；改厚度、尺寸、孔的位置或装的位置，三项检查跟着重算。
重量按每毫米厚每平方米 2.5 kg、PVB 每立方厘米 1.07 g 算，不扣修边。第三项只查规范里哪些部位要用安全玻璃、最大许用面积是多少，不算风压和强度。
Pilkington 钢化 10 mm 玻璃，尺寸从 300 × 500 mm 到 2000 × 4200 mm，900 × 2000 mm 在里面。每块 1.8 m²、重 45 kg，10 块共 450 kg。
Pilkington 2008 年的数据表：5–12 mm 最大钢化到 2000 × 4200 mm。

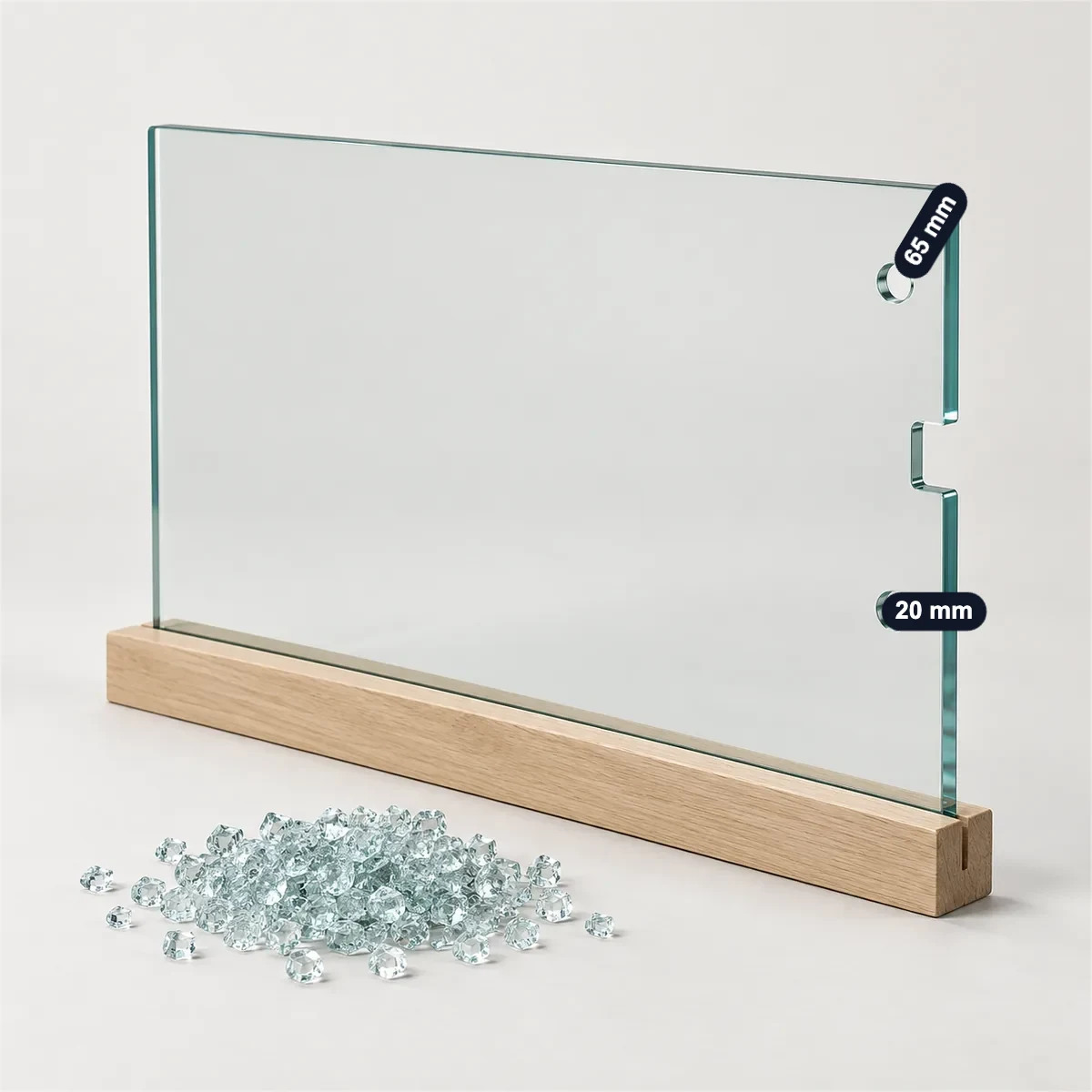

香港屋宇署的玻璃守则（2018）对 10 mm 钢化玻璃：孔径至少 10 mm，孔边离玻璃边至少 20 mm、离角至少 65 mm；你的是 12、25、70 mm。孔要在钢化前开，钢化后不能再切、再钻。
香港屋宇署守则：孔径不小于厚度，孔边离玻璃边至少 2 倍厚、离角 6.5 倍厚。
室内隔断、浴室围护和屏风必须用安全玻璃（2116 号文第六条）。钢化玻璃 10 mm 的最大许用面积是 5 m²（JGJ 113 表 7.1.1-1），这块 1.8 m²，没超。
2116 号文第六条：室内隔断、浴室围护必须用安全玻璃。
做钢化玻璃？ 把成品玻璃放在架子上拍一张，在标记侠里标上尺寸、厚度、孔位和安全玻璃标志，回订单确认时附上。
拍照标尺寸各厂的钢化炉不一样，这里是厂家印的范围。Syracuse Glass 另外规定一块不超过原片尺寸、不超过 500 lb。
| 厚度 | 最小 | 最大 |
|---|---|---|
| 4 mmPilkington，2008 年 | 300 × 500 mm | 1500 × 2200 mm |
| 5–12 mm本页 | 300 × 500 mm | 2000 × 4200 mm |
| 15 mmPilkington，2008 年 | 300 × 500 mm | 1700 × 4200 mm |
| 19 mmPilkington，2008 年 | 300 × 500 mm | 1500 × 4200 mm |
| 1/8 inSyracuse Glass | 4 × 10 in | 40 × 80 in |
| 3/16–3/4 inSyracuse Glass | 4 × 10 in | 84 × 144 in，最重 500 lb |
| 5–19 mmAGNORA | 对角线 400 mm | 7500 × 3300 mm |
| 4–19 mm南玻 | 300 × 300 mm | 3500 × 12000 mm |
来源： Pilkington · Syracuse Glass · AGNORA · CSG
| 项目 | 数 |
|---|---|
| 表面压应力香港屋宇署守则，转述 ASTM C1048 | 大于 69 MPa；半钢化 24–52 MPa |
| 强度Pilkington | 最高是同厚普通玻璃的五倍 |
| 碎片香港屋宇署守则，转述 EN 14179-1 | 15 mm 以下 50 × 50 mm 里至少 40 粒，15 mm 及以上 30 粒；最长一粒不超过 100 mm |
| 均质处理香港屋宇署守则 | 在 260 ± 10 °C 保温至少 2 小时 |
| 均质处理的作用Wutkowski | 硫化镍自爆的风险最多降低 99%，不是降到零 |
| 使用温度Pilkington，2008 年 | 250 °C 以下性能不变；能承受 200 °C 的温差 |
| 钢化以后16 CFR 1201 | 不能切、钻、磨、抛光，否则会碎 |
| 摆锤冲击等级Pilkington | EN 12600 一级，破坏形态 C |
来源： Hong Kong Buildings Department · Pilkington · Wutkowski · Pilkington · eCFR

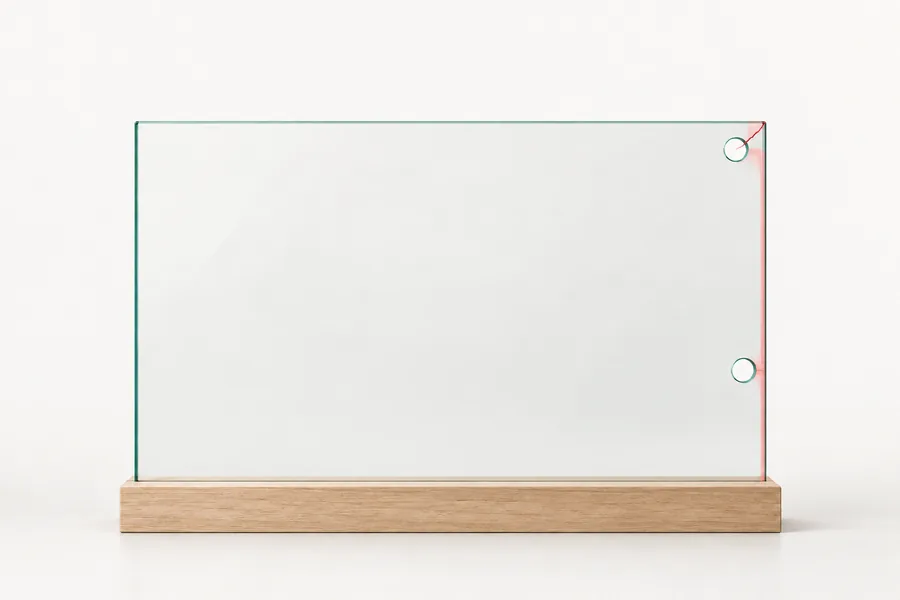

几个出处里香港屋宇署守则最严，上面的检查按它算。孔都要在钢化前开。
| 规定 | 香港屋宇署守则（2018） | Pilkington（2008） | Tuffvue（Syracuse Glass） |
|---|---|---|---|
| 孔径 | 不小于玻璃厚，且不小于 6.4 mm | 不小于玻璃厚；超过 30 mm 要询价 | 不小于玻璃厚 + 1/16 in，且不小于 1/4 in |
| 孔边到玻璃边 | 至少 2 倍厚，且不少于 6 mm | 至少 2 倍厚 | 至少 2 倍厚，且不少于 1/4 in |
| 两孔之间 | 至少 2 倍厚，且不少于 10 mm | — | 至少 2 倍厚，且不少于 3/8 in |
| 孔边到角 | 至少 6.5 倍厚 | 至少 6 倍厚 | 至少 6.5 倍厚 |
| 孔径偏差 | — | 4–20 mm 的孔 ±1.0 mm，到 100 mm ±2.0 mm | — |
| 10 mm 玻璃我们算的 | 孔径 10 mm 以上，离边 20 mm，离角 65 mm | 离边 20 mm，离角 60 mm | — |
| 别家的角AGNORA | — | — | AGNORA 要 4 倍厚 |
来源： Hong Kong Buildings Department · Pilkington · Syracuse Glass · AGNORA
| 项目 | 数 |
|---|---|
| Pilkington 的整体弯曲按 BS EN 12150-1:2000 | 浮法每毫米边长 0.003 mm，即每米 3 mm；局部弯曲每 300 mm 0.5 mm |
| Wutkowski 的整体弯曲 | 每米 1.5 mm；辊道波 0.3 mm；边部翘曲 4–5 mm 玻璃 0.4 mm，6–25 mm 0.3 mm |
| 美国 1/4 in 的弯曲Tuffvue 图表，ASTM C1048 | 72–83 in 的边 11/32 in；局部翘曲每 12 in 1/16 in |
| 宽和长Wutkowski | 1000 mm 以下 ±1.0 mm，到 2000 mm ±2.0 mm，再大 ±3.0 mm |
| 美国的厚度GGI | 1/4 in 钢化是 5.5 mm；3/16 in 是 4.7 mm |
| 标准ASTM；Standard Norge；国家市场监督管理总局 | ASTM C1048-25 现行；EN 12150-1 现为 2015+A1:2019 版；国内 GB/T 15763.2-2025 于 2026-08-01 起取代强制性的 GB 15763.2-2005，强制要求改由 GB 46030-2025 规定 |
来源： Pilkington · Wutkowski · Syracuse Glass · General Glass International · ASTM · Standard Norge · SAMR · SAMR
| 位置 | 规定 |
|---|---|
| 门IBC 2406.4.1、IRC R308.4.1 | 要安全玻璃：钢化可以 |
| 浴缸、淋浴IBC 2406.4.5 | 下边低于 1524 mm（60 in）：要安全玻璃 |
| 护栏IBC 2407.1 | 要钢化或半钢化原片做的夹层；单片钢化只能用在下面没人走的地方 |
| 消防救援窗IBC 2406.5 | 钢化玻璃，中空玻璃每一片都要钢化 |
| 标志IBC 2406.3 | 每块钢化玻璃都有厂家标志 |
| 国内最大许用面积JGJ 113 表 7.1.1-1 | 4 和 5 mm 2.0 m²，6 mm 3.0，8 mm 4.0，10 mm 5.0，12 mm 6.0 m² |
| 国内无框门JGJ 113 第 7.2.1 条 | 钢化玻璃，公称厚度不小于 12 mm |
| 国内隔断、浴室2116 号文（2003 年）第六条 | 必须用安全玻璃；面积大于 1.5 m² 的窗、玻璃底边离最终装修面小于 500 mm 的落地窗也一样 |
来源： City of Seattle · City of Seattle · JGJ 113-2015 · NDRC
不能。切、钻、磨边都要在钢化前做；16 CFR 1201 对钢化玻璃的定义就是钢化后不能切、钻、磨、抛光，否则会碎。
Pilkington：5–12 mm 最大 2000 × 4200 mm，4 mm 最大 1500 × 2200 mm，最小 300 × 500 mm。Syracuse Glass 到 84 × 144 in，南玻到 3500 × 12000 mm。
香港屋宇署守则：孔边离玻璃边至少 2 倍厚且不少于 6 mm，离角至少 6.5 倍厚，孔径不小于厚度且不小于 6.4 mm。Pilkington 2008 年的数据表角上按 6 倍。
表面压应力大于 69 MPa，半钢化是 24–52 MPa；Pilkington 说最高是同厚普通玻璃的五倍。
钢化后再加热，在 260 ± 10 °C 保温至少 2 小时，让含硫化镍的玻璃在炉里先碎掉，不在现场自爆；Wutkowski 说风险最多降低 99%。
GGI 印的是 5.5 mm，3/16 in 钢化是 4.7 mm：美国钢化玻璃按英寸叫，实际比公制的 6 mm 薄。
买家发图纸来，要你回成品尺寸和偏差、厚度、磨边、孔和缺口的位置、执行标准（EN 12150、ASTM C1048、GB 15763.2），做没做均质处理，安全玻璃标志和包装。用标记侠把这些标在你自己的玻璃照片上，标法照页首那张图，做成一张卡片发到微信或 WhatsApp。
