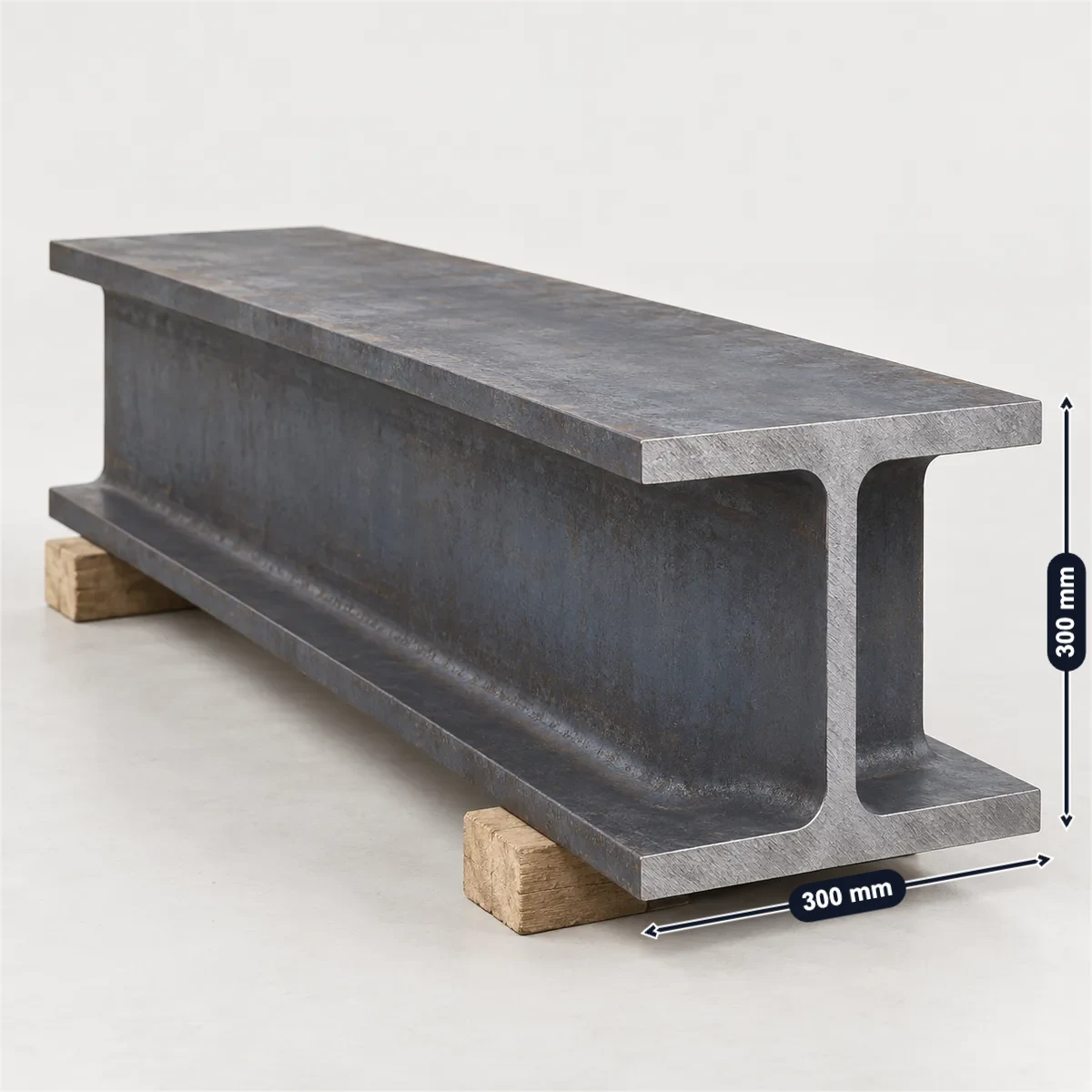

HEB（HE B，德国叫 IPB）是欧洲按 EN 10365 轧的宽翼缘 H 型钢。到 HE 300 B 为止，高和宽都等于数字：HE 200 B 是 200 × 200 mm，腹板 9.0 mm，翼缘 15.0 mm，每米 61.3 kg；HE 300 B 是 300 × 300 mm、每米 117 kg。再往上翼缘停在 300 mm：HE 400 B 是 400 × 300 mm（每米 155 kg），HE 1000 B 是 1000 × 300 mm（每米 314 kg）。只有 B 系列的高等于数字：HE 300 A 高 290 mm（每米 88.3 kg），HE 300 M 是 340 × 310 mm（每米 238 kg）。12 m 一根 HE 300 B 重 1,404 kg，ONE 的 40 尺柜载重 26,840 kg，装 19 根。国内 JG/T 581 同样 200 × 200 mm 的 H 型钢每米 49.87 kg。
| h × b（HE 300 B） | 腹板 / 翼缘 | 每米重量 |
|---|---|---|
| 300 × 300mm | 11.0 / 19.0mm | 117kg/m |
数据来源：ArcelorMittal, British Steel，2026 年 10 月核对。
已填上 20 根 11.8 m 的 HE 300 B 装 40 尺高柜，以及其中一根量到的截面；填你自己的根数、长度或量到的数，看柜子、载重和 EN 10034 怎么说。
柜子内长和载重取 ONE 印的数；重量按理论重量算，跟欧洲钢厂开票一样，不加重量偏差。

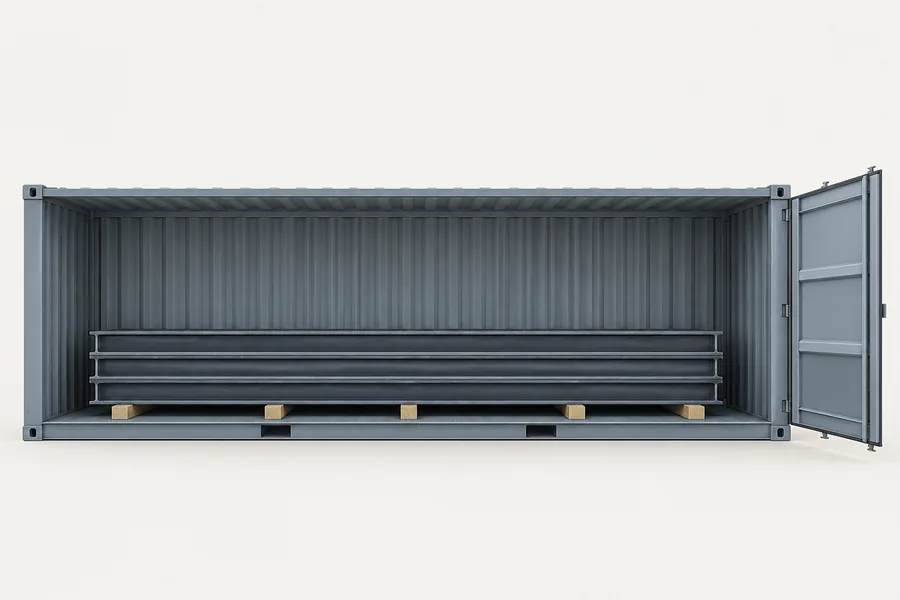

11.8 m 长的梁是 11,800 mm。ONE 的 40 尺高柜内长 12,032 mm，ISO 668 规定至少 11,998 mm，所以从柜门顺着推得进去，还剩 232 mm。
11.8 m 的梁，即使柜子只有 ISO 最小内长，也还剩 198 mm。

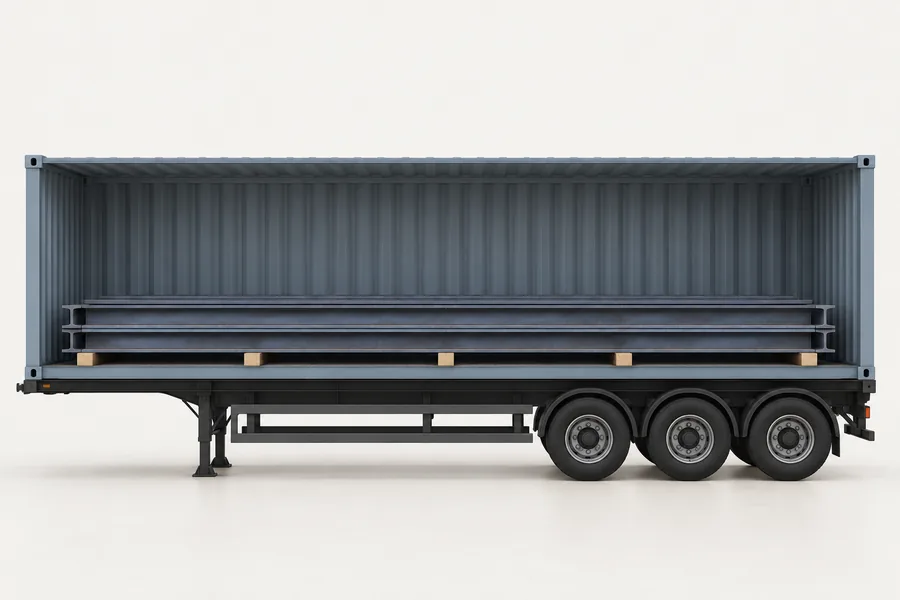

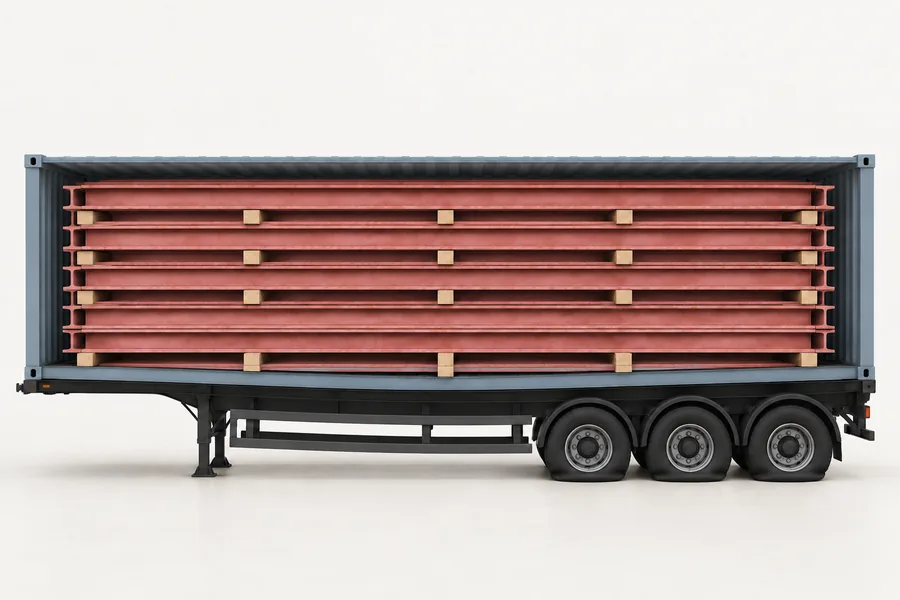

20 根 11.8 m 长的 HE 300 B，按 117 kg/m 共 27,612 kg，在 ONE 给 40 尺高柜印的载重 28,800 kg 以内；按重量这个柜子最多装 20 根。
HE 300 B 每米 117 kg；ONE 的 40 尺高柜载重 28,800 kg，比 40 尺干箱多 1,960 kg。

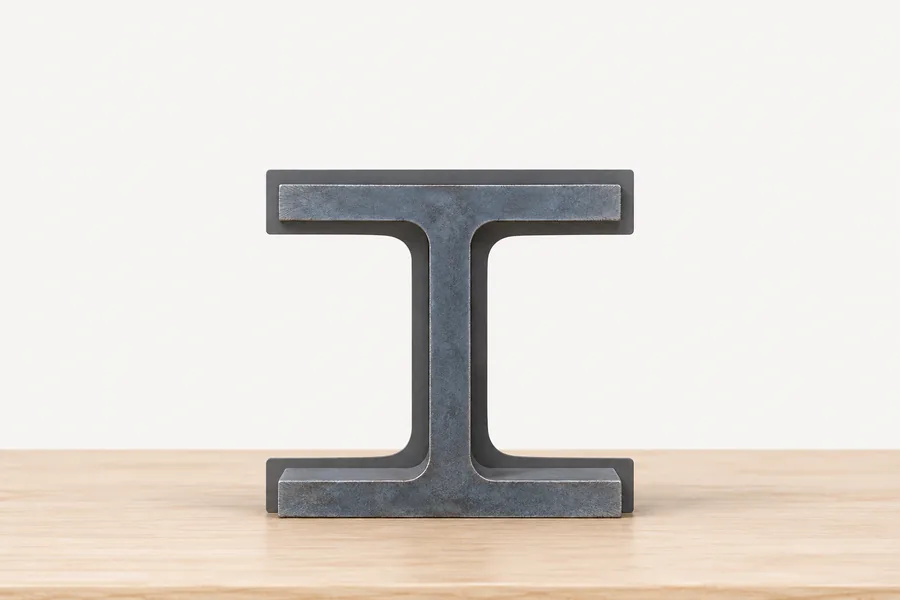

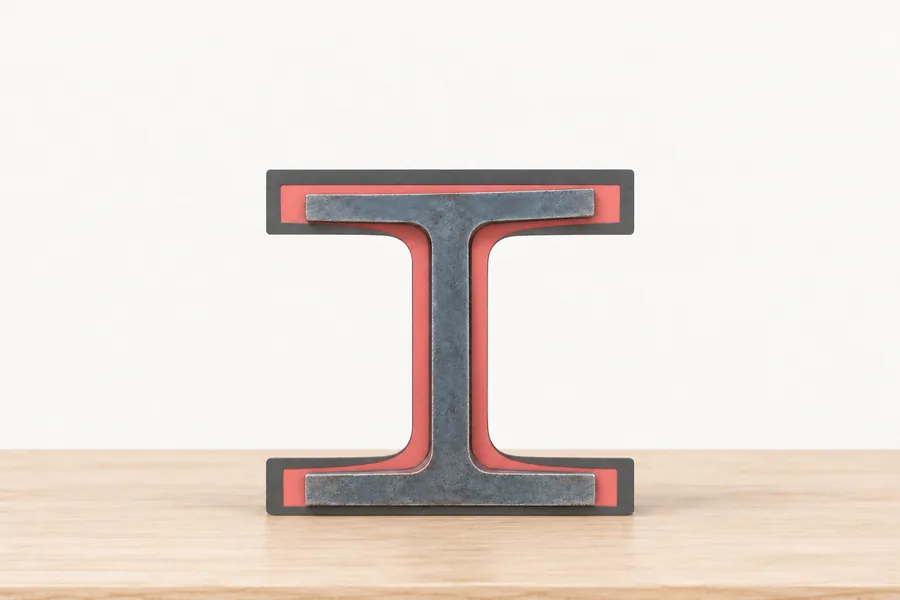

HE 300 B 是 300 × 300 mm；EN 10034 允许截面高 +4 / −2 mm、翼缘宽 ±4 mm，即高 298–304、宽 296–304 mm。你量到 299 × 302 mm，都在范围内。
EN 10034 对 HE 300 B：截面高 +4 / −2 mm；300 mm 的翼缘 ±4 mm。
出口 H 型钢？ 拍一个切口，在标记侠里标出 h、b、腹板和翼缘，旁边写上牌号和炉号，报价时附上。
拍照标尺寸ArcelorMittal 印的；British Steel、Peiner Träger、Stahlwerk Thüringen 轧的规格，每米重量印的一样。
| 截面 | h × b | tw / tf；r | 截面积；每米重量 |
|---|---|---|---|
| HE 100 B | 100 × 100 mm | 6.0 / 10.0 mm; 12 | 26.0 cm²; 20.4 kg/m |
| HE 200 BBritish Steel 印的 r 是 20 | 200 × 200 mm | 9.0 / 15.0 mm; 18 | 78.1 cm²; 61.3 kg/m |
| HE 300 B本页 | 300 × 300 mm | 11.0 / 19.0 mm; 27 | 149.1 cm²; 117 kg/m |
| HE 400 B | 400 × 300 mm | 13.5 / 24.0 mm; 27 | 197.8 cm²; 155 kg/m |
| HE 500 B | 500 × 300 mm | 14.5 / 28.0 mm; 27 | 238.6 cm²; 187 kg/m |
| HE 1000 B | 1000 × 300 mm | 19.0 / 36.0 mm; 30 | 400.0 cm²; 314 kg/m |
来源： ArcelorMittal · British Steel · Peiner Träger · Stahlwerk Thüringen
三种的翼缘之间内高相同；只有 HE B 的高等于数字。
| 数字 | HE A | HE B | HE M |
|---|---|---|---|
| HE 100内高 80.0 mm | 96 × 100 mm, 16.7 kg/m | 100 × 100 mm, 20.4 kg/m | 120 × 106 mm, 41.8 kg/m |
| HE 200内高 170.0 mm；HE 200 AA 高 186 mm、每米 34.6 kg | 190 × 200 mm, 42.3 kg/m | 200 × 200 mm, 61.3 kg/m | 220 × 206 mm, 103 kg/m |
| HE 300本页 | 290 × 300 mm, 88.3 kg/m | 300 × 300 mm, 117 kg/m | 340 × 310 mm, 238 kg/m |
| HE 400内高 352.0 mm | 390 × 300 mm, 125 kg/m | 400 × 300 mm, 155 kg/m | 432 × 307 mm, 256 kg/m |
| HE 1000内高 928.0 mm | 990 × 300 mm, 272 kg/m | 1000 × 300 mm, 314 kg/m | 1008 × 302 mm, 349 kg/m |
| 德国叫法Peiner Träger | IPB I | IPB | IPB V |
来源： ArcelorMittal · Peiner Träger
ArcelorMittal（表 14）和 Stahlwerk Thüringen 印的。
| 项目和档 | 允许偏差 |
|---|---|
| 截面高，h ≤ 180 mm | +3 / −2 mm |
| 截面高，180 < h ≤ 400 mmHE 200 B 到 HE 400 B | +4 / −2 mm |
| 截面高，400 < h ≤ 700 mm | +5 / −3 mm |
| 截面高，h > 700 mmHE 1000 B | ±5 mm |
| 翼缘宽，110 < b ≤ 210 mm | +4 / −2 mm |
| 翼缘宽，210 < b ≤ 325 mm300 mm 的翼缘 | ±4 mm |
| 腹板，10 ≤ tw < 20 mm | ±1.5 mm |
| 翼缘，10 ≤ tf < 30 mm | 20 mm 以下 +2.5 / −1.5 mm；20 mm 起 +2.5 / −2 mm |
| 翼缘不垂直度，b > 110 mm | 0.02 b，最多 6.5 mm |
| 腹板偏心，110 < b ≤ 325 mm翼缘厚不到 40 mm | 3.5 mm |
| 直线度，h > 360 mm | 0.0010 × 长度 |
| 重量每根 | ±4% |
| HE 300 B 的范围我们算的 | h 298–304，b 296–304 mm；不垂直度 6.0 mm；12 m 一根 1,348–1,460 kg，理论 1,404 kg |
| 钢厂或机构 | 规格范围 | 说明 |
|---|---|---|
| ArcelorMittal | HE A、HE B、HE M 100–1000 | 最长 18 到 33 m；另有 HE AA 和 HE C |
| British Steel | HE 100 到 HE 1000（A/B/M） | S235、S275、S355（JR、J0、J2）和 S355 K2 |
| Peiner Träger | HEB（IPB）100–1000；HEA（IPB I）、HEM（IPB V）、HEAA（IPB II） | 可订 38 m 以上 |
| Stahlwerk Thüringen | HE 100 B–400 B、HE 100 A–400 A、HE 100 M–260 M | 成捆最长 24.1 m |
| DIN 1025-2DIN Media | 以前的 IPB 标准 | 已作废，改用 DIN EN 10365 |
来源： ArcelorMittal · British Steel · Peiner Träger · Stahlwerk Thüringen · Stahlwerk Thüringen · DIN Media
没有哪个出处说这些等同；比较是我们按印的尺寸做的。
| 对比 | 尺寸 | 说明 |
|---|---|---|
| HE 300 B 和 W 310 × 310 × 117ArcelorMittal 两种都轧 | 300 × 300 对 314 × 307 mm，都是每米 117 kg | 重量一样，截面不同 |
| HE 200 B 和 W8×31 | 200 × 200 mm、每米 61.3 kg，对 203 × 203 mm、每米 46.1 kg | 只是尺寸接近 |
| HE 200 B 和 JH200×200×8×12国内，JG/T 581-2023 | 每米 61.3 对 49.87 kg；腹板 9 对 8 mm，翼缘 15 对 12 mm | h × b 一样，轻 18.6%（我们算的） |
| HE 300 B 和 JH300×300×10×15 | 每米 117 对 92.98 kg | 轻 20.5%（我们算的） |
| HE 400 B 和 JH400×400×13×21 | 400 × 300 对 400 × 400 mm | 没法比：HE B 的翼缘停在 300 mm |
来源： ArcelorMittal · ArcelorMittal · Nucor-Yamato · JG/T 581-2023
| 项目 | 数 |
|---|---|
| 40 尺干箱ONE | 内长 12,032 mm；载重 26,840 kg |
| 40 尺高柜ONE | 内长 12,032 mm；载重 28,800 kg |
| ISO 668 最小内长IMO | 40 尺柜 11,998 mm |
| 一根 HE 300 B我们算的 | 11.8 m：1,380.6 kg；12 m：1,404 kg |
| 按载重我们算的 | 40 尺干箱 19 根，高柜 20 根；11.8 m 还剩 198 mm |
| 地板受力IMO | 额定 30,480 kg 的 40 尺柜，参考每米 2.21 t；更重的问柜子的经营方 |
| 上面检查里的数我们算的 | 20 × HE 300 B × 11.8 m = 27,612 kg，在 28,800 kg 以内；比干箱多装 1,960 kg |
300 × 300 mm，腹板 11.0 mm，翼缘 19.0 mm，圆角半径 27 mm，截面积 149.1 cm²，每米 117 kg（ArcelorMittal；British Steel、Peiner Träger、Stahlwerk Thüringen 的重量一样）。
不是。HE 300 B 往上翼缘停在 300 mm：HE 400 B 是 400 × 300 mm，HE 1000 B 是 1000 × 300 mm。
同一个数、同一个内高，翼缘不同：HE 300 A 高 290 mm、每米 88.3 kg，HE 300 B 高 300 mm、每米 117 kg，HE 300 M 是 340 × 310 mm、每米 238 kg。只有 HE B 的高等于数字。
HE B 的德国叫法；HE A 叫 IPB I，HE M 叫 IPB V（Peiner Träger）。以前的 IPB 标准 DIN 1025-2 已作废，改用 EN 10365。
重量不一样。JG/T 581 里 200 × 200 mm 的 H 型钢 JH200×200×8×12 每米 49.87 kg，比 HE 200 B 的 61.3 kg 轻 18.6%，腹板和翼缘都更薄。
按载重，ONE 的 40 尺干箱（26,840 kg）装 19 根 12 m 的（每根 1,404 kg），高柜（28,800 kg）装 20 根；要沿地板摆开。
买 HEB 的客户会把系列字母和数字一起写，因为 HE 300 A、B、M 每米分别是 88.3、117、238 kg；还要看牌号、长度和柜子对不对得上、每捆根数和炉号，拿国内截面去报 HEB 的也要写清楚。在标记侠里把这些标在你自己的型钢上，标法照页首那张图，再分享卡片。
