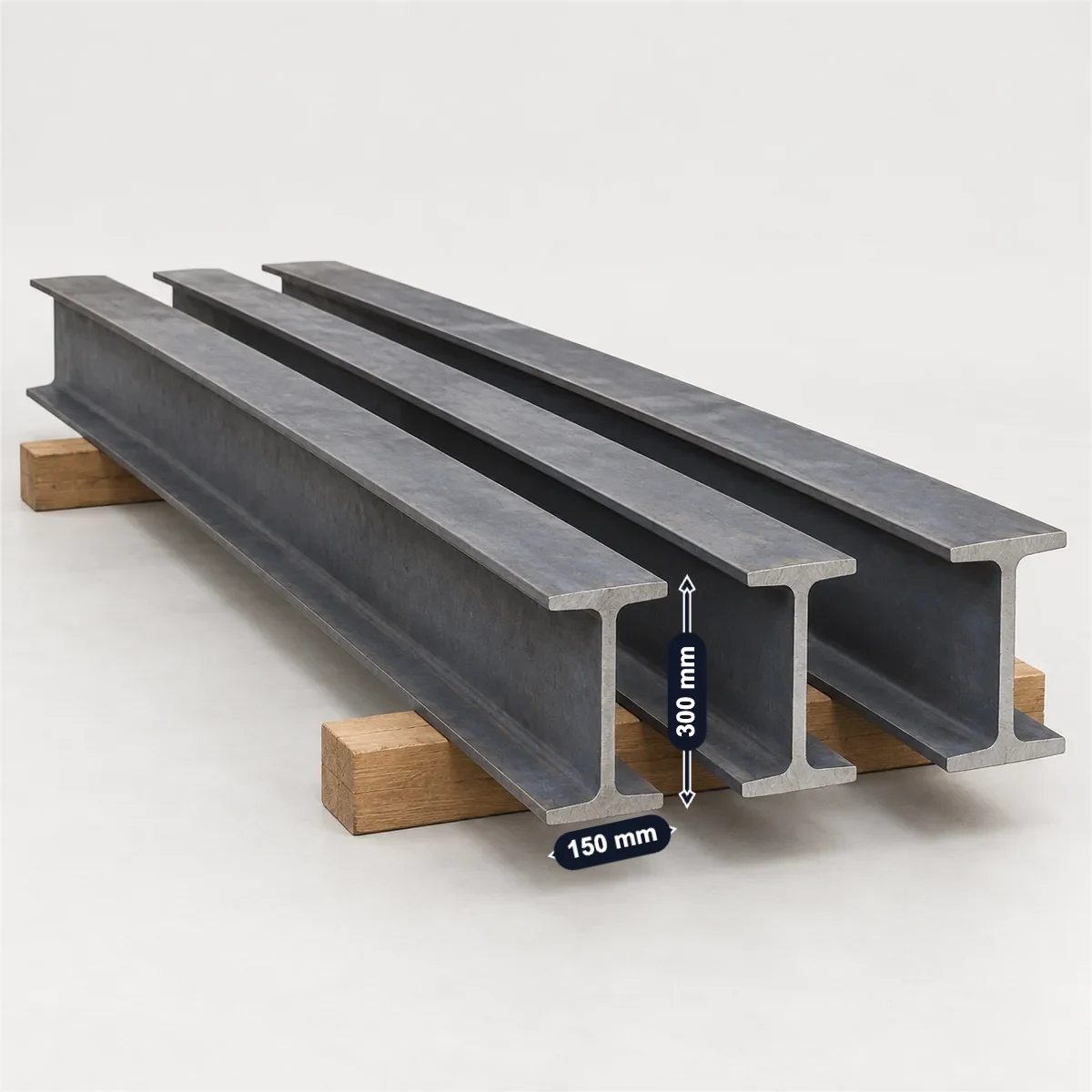

IPE 是欧洲按 EN 10365 轧的平行翼缘 I 型钢，按高度命名：IPE 300 高 300 mm、宽 150 mm，腹板厚 7.1 mm，翼缘厚 10.7 mm，圆角半径 15 mm，截面积 53.8 cm²，每米 42.2 kg（ArcelorMittal、British Steel、Peiner Träger）。从 IPE 80 到 IPE 600，数字就是高度；IPE 750 那几种按重量命名。同一个数，IPE A 矮一点、轻一点（IPE A 300：297 mm，每米 36.5 kg），IPE O 高一点、重一点（304 mm，每米 49.3 kg）。EN 10034 允许 300 mm 高的截面 +4 / −2 mm，重量 ±4%。12 m 的梁放得进 ONE 的 40 尺柜（12,032 mm），但比 ISO 最小内长 11,998 mm 长 2 mm。
| 高 × 宽（IPE 300） | 腹板 / 翼缘 | 每米重量 |
|---|---|---|
| 300 × 150mm | 7.1 / 10.7mm | 42.2kg/m |
数据来源：ArcelorMittal, British Steel，2026 年 10 月核对。
已填上 50 根 12 m 的 IPE 300 装 40 尺柜，以及在钢厂门口量的一个截面：长度只有柜子比 ISO 最小内长大时才过。换成 11.8 m、别的截面或你自己量的数试试。
柜子内长和载重取 ONE 印的数；重量按理论重量算，跟欧洲钢厂开票一样，不加重量偏差。
12 m 长的梁是 12,000 mm：放进 ONE 的 40 尺柜（内长 12,032 mm）还剩 32 mm，但比 ISO 668 的最小内长 11,998 mm 长 2 mm，装货前先量一下拿到的柜子。
12 m 的梁放进 ONE 的 12,032 mm 柜子还剩 32 mm，但过不了 11,998 mm 的 ISO 最小内长。
50 根 12 m 长的 IPE 300，按 42.2 kg/m 共 25,320 kg，在 ONE 给 40 尺柜印的载重 26,840 kg 以内；按重量这个柜子最多装 53 根。
IPE 300 每米 42.2 kg，British Steel 就按这个开票；ONE 的 40 尺干箱载重 26,840 kg。
IPE 300 是 300 × 150 mm；EN 10034 允许截面高 +4 / −2 mm、翼缘宽 +4 / −2 mm，即高 298–304、宽 148–154 mm。你量到 301 × 149 mm，都在范围内。
EN 10034 对 IPE 300：截面高 +4 / −2 mm，翼缘宽 +4 / −2 mm。
出口 IPE？ 把一捆的端面拍进标记侠，标出截面、长度、牌号和炉号，随报价一起发。
拍照标尺寸高 × 宽、腹板和翼缘厚、圆角半径、截面积和每米重量照印；British Steel、Peiner Träger、Stahlwerk Thüringen 轧的规格印的一样。
| 截面 | h × b | tw / tf；r | 截面积；每米重量 |
|---|---|---|---|
| IPE 80 | 80 × 46 mm | 3.8 / 5.2 mm; 5 | 7.6 cm²; 6.0 kg/m |
| IPE 100 | 100 × 55 mm | 4.1 / 5.7 mm; 7 | 10.3 cm²; 8.1 kg/m |
| IPE 200 | 200 × 100 mm | 5.6 / 8.5 mm; 12 | 28.5 cm²; 22.4 kg/m |
| IPE 300本页 | 300 × 150 mm | 7.1 / 10.7 mm; 15 | 53.8 cm²; 42.2 kg/m |
| IPE 400 | 400 × 180 mm | 8.6 / 13.5 mm; 21 | 84.5 cm²; 66.3 kg/m |
| IPE 600British Steel 印的 r 是 20 | 600 × 220 mm | 12.0 / 19.0 mm; 24 | 156.0 cm²; 122 kg/m |
| IPE 750 × 134按重量命名，不是高度 | 750 × 264 mm | 12.0 / 15.5 mm; 20 | 170.6 cm²; 134 kg/m |
| IPE 750 × 196 | 770 × 268 mm | 15.6 / 25.4 mm; 20 | 250.8 cm²; 196 kg/m |
来源： ArcelorMittal · British Steel · Peiner Träger
三种的翼缘之间内高相同，翼缘和腹板有薄有厚。
| 数字 | IPE A | IPE | IPE O |
|---|---|---|---|
| 200内高 183.0 mm | 197 × 100 mm, 18.4 kg/m | 200 × 100 mm, 22.4 kg/m | 202 × 102 mm, 25.1 kg/m |
| 300本页 | 297 × 150 mm, 36.5 kg/m | 300 × 150 mm, 42.2 kg/m | 304 × 152 mm, 49.3 kg/m |
| 400内高 373.0 mm | 397 × 180 mm, 57.4 kg/m | 400 × 180 mm, 66.3 kg/m | 404 × 182 mm, 75.7 kg/m |
| 最小订货量ArcelorMittal | 每个订货项 5 t | 每个订货项 5 t | 40 t，目录里标了的截面 |
ArcelorMittal（表 14）和 Stahlwerk Thüringen 印的；EN 10034:1993 是现行版。
| 项目和档 | 允许偏差 |
|---|---|
| 截面高，h ≤ 180 mm | +3 / −2 mm |
| 截面高，180 < h ≤ 400 mmIPE 200 到 IPE 400 | +4 / −2 mm |
| 截面高，400 < h ≤ 700 mm | +5 / −3 mm |
| 翼缘宽，b ≤ 110 mm | +4 / −1 mm |
| 翼缘宽，110 < b ≤ 210 mm | +4 / −2 mm |
| 翼缘宽，210 < b ≤ 325 mm | ±4 mm |
| 腹板，7 ≤ tw < 10 mm | ±1 mm |
| 翼缘，10 ≤ tf < 20 mm | +2.5 / −1.5 mm |
| 翼缘不垂直度，b > 110 mm | 0.02 b，最多 6.5 mm |
| 直线度，180 < h ≤ 360 mm | 0.0015 × 长度 |
| 重量和长度每根 | 重量 ±4%；长度 −0 / +100 mm |
| IPE 300 的范围我们算的 | h 298–304，b 148–154 mm；不垂直度 3.0 mm；12 m 弯曲 18 mm |
来源： ArcelorMittal · Stahlwerk Thüringen · BSI
| 钢厂 | 规格范围 | 长度和牌号 |
|---|---|---|
| ArcelorMittal | IPE 80–750 | 按截面最长 18 到 33 m；牌号按 EN 10025-2:2019 |
| British Steel | IPE 100–750 | S235、S275、S355（JR、J0、J2）和 S355 K2；按每米每 cm² 0.785 kg 开票 |
| Peiner Träger | IPE 160–750 | 可订 38 m 以上；它的 IPE 750 × 137 不在标准里 |
| Stahlwerk Thüringen | IPE 120–550；IPE AA 140–240 | 最短 6.0 m；成捆最长 24.1 m，每捆约 5.5 t，腹板平放、套叠 |
| Celsa | 高到 600 mm | 长到 24 m |
| 标准钢厂还印 EN 10365:2017 | 尺寸按 EN 10365；2026 版已代替 2017 版 | 偏差按 EN 10034:1993，仍是现行版 |
来源： ArcelorMittal · British Steel · British Steel · Peiner Träger · Peiner Träger · Stahlwerk Thüringen · Stahlwerk Thüringen · Stahlwerk Thüringen · Celsa · BSI
没有哪个出处说这些和 IPE 等同；比较是我们按印的尺寸做的。
| 截面 | 翼缘 | 尺寸和重量 |
|---|---|---|
| IPE 300本页 | 平行 | 300 × 150 mm，每米 42.2 kg |
| IPN欧标普通工字钢；ArcelorMittal | 内侧斜度 14% | — |
| 美标 S 型钢Nucor-Yamato | 内侧斜度约 16-2/3% | — |
| W12×26美标 | 平行 | 310 × 165 mm，每米 38.7 kg |
| JH300×150×6.5×9国内，JG/T 581-2023 | 平行 | 300 × 150 mm，每米 36.72 kg：轻 13%（我们算的） |
| 国标工字钢GB/T 706，是另一种产品 | 翼缘内侧有斜度 | — |
来源： ArcelorMittal · Nucor-Yamato · JG/T 581-2023
| 项目 | 数 |
|---|---|
| 40 尺干箱ONE | 内长 12,032 mm；门 2,340 × 2,280 mm；载重 26,840 kg |
| 40 尺高柜ONE | 内长 12,032 mm；载重 28,800 kg |
| ISO 668 最小内长IMO | 40 尺柜 11,998 mm |
| 12 m 的梁我们算的 | 放进 ONE 的柜子还剩 32 mm，比最小内长长 2 mm：先量柜子 |
| 11.8 m 的梁我们算的 | 就算是最小内长也还剩 198 mm |
| 重量怎么算British Steel | 每米重量（保留一位小数）× 订货长度 |
| 上面检查里的数我们算的 | 50 × IPE 300 × 12 m = 25,320 kg，在 26,840 kg 以内；按重量最多 53 根 |
来源： ONE · IMO · British Steel
欧洲的平行翼缘 I 型钢，按 EN 10365 轧，用高度命名：IPE 300 是 300 × 150 mm、每米 42.2 kg。ArcelorMittal 轧 IPE 80 到 IPE 750。
高 300 mm，宽 150 mm，腹板 7.1 mm，翼缘 10.7 mm，圆角半径 15 mm，截面积 53.8 cm²，每米 42.2 kg（ArcelorMittal；British Steel、Peiner Träger 印的一样）。
同一个数、同一个内高，翼缘和腹板厚度不同：IPE A 300 高 297 mm、每米 36.5 kg，IPE 300 高 300 mm、每米 42.2 kg，IPE O 300 高 304 mm、每米 49.3 kg。
不一样。IPE 翼缘平行；IPN 翼缘内侧有 14% 的斜度（ArcelorMittal）。国标 GB/T 706 的工字钢也是斜翼缘。
EN 10034：IPE 300 截面高 +4 / −2 mm，翼缘宽 +4 / −2 mm，所以在 298–304 × 148–154 mm；重量 ±4%，长度 −0 / +100 mm。
一般装得进：ONE 的 40 尺柜内长 12,032 mm，比 12 m 多 32 mm。但 ISO 最小内长是 11,998 mm，差 2 mm，所以要先量柜子；11.8 m 的哪个柜子都装得进。
欧洲或中东的买家买 IPE，要核对截面和变体（IPE A、IPE、IPE O）、EN 10025-2 的牌号、长度和柜子对不对得上、发票按的每米重量，还有每捆重量。在标记侠里把这些标在你自己那捆的照片上，标法照上面那张图，做成一张卡片发出去。
