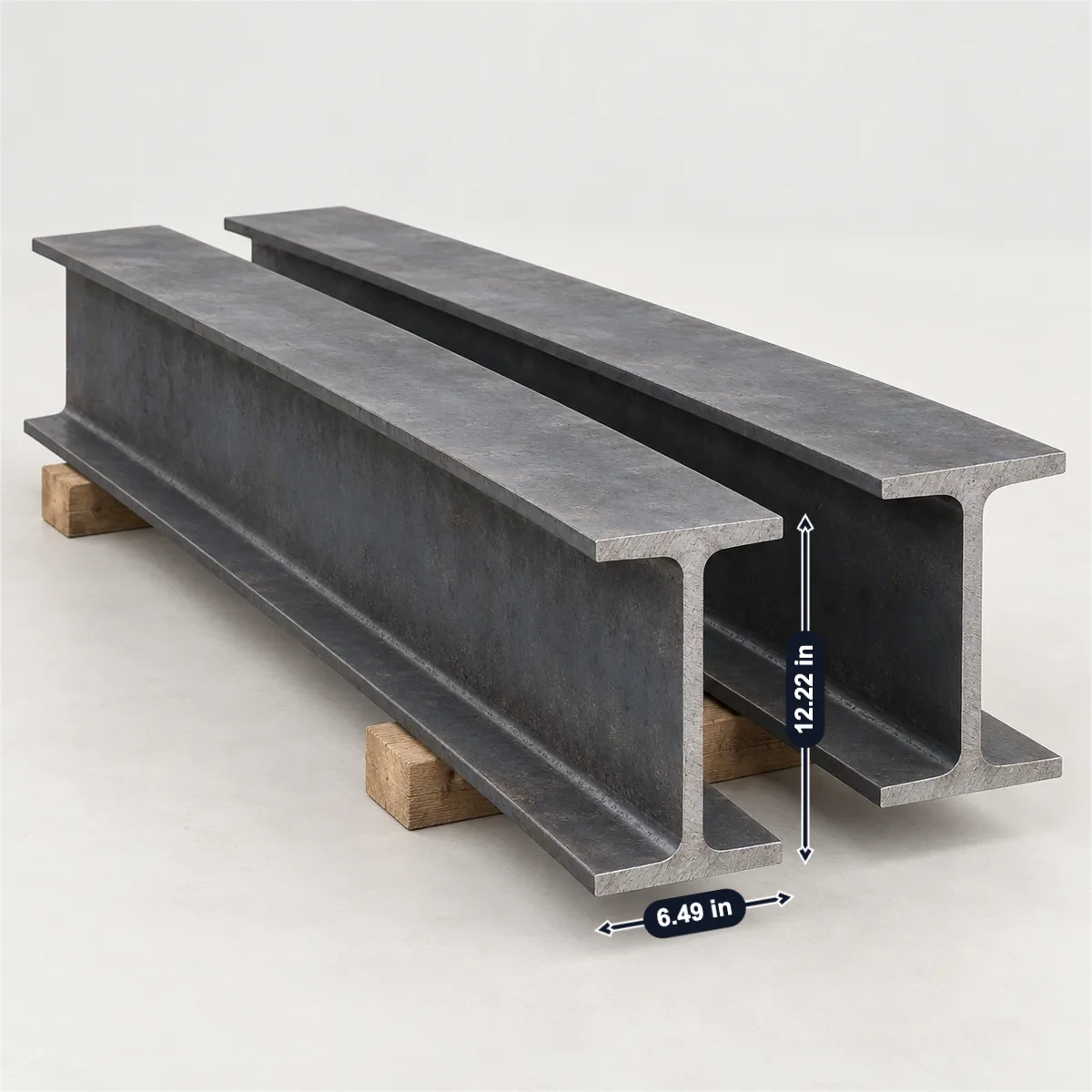

W 型钢按名义高度和重量命名：W12×26 名义高 12 in、每英尺 26 lb，实际高 12.22 in（310 mm），翼缘宽 6.490 in（165 mm），腹板厚 0.230 in，翼缘厚 0.380 in，公制名 W310×38.7。同一系列里高度跟着重量变：W14×22 高 13.74 in，W14×730 高 22.42 in。ASTM A6 允许截面高 ±1/8 in、翼缘宽 +1/4 / −3/16 in，常用牌号是 A992（50 ksi）。Nucor-Yamato 定尺 30 到 80 ft，但 40 ft 的梁（12,192 mm）比 40 尺柜的内长 12,032 mm 还长。
| 截面高（W12×26） | 翼缘宽 | 重量 |
|---|---|---|
| 12.22in310 mm | 6.490in165 mm | 26lb/ft38.7 kg/m |
数据来源：Nucor-Yamato, Steel Dynamics，2026 年 10 月核对。
已填上 50 根截成 39 ft 的 W12×26 装 40 尺柜，以及其中一根量到的截面高和翼缘宽；改截面、柜型、长度或量到的数，三项检查跟着重算。
柜子内长和载重取 ONE 印的数；重量按名义重量算，跟美国钢厂和州交通局计价一样，不加轧制偏差。
39 ft 长的梁是 11,887 mm。ONE 的 40 尺柜内长 12,032 mm，ISO 668 规定至少 11,998 mm，所以从柜门顺着推得进去，还剩 145 mm。
40 ft 的梁是 12,192 mm，ONE 的 40 尺柜内长 12,032 mm，所以填的是 39 ft。
50 根 39 ft 长的 W12×26，按 26 lb/ft 共 50,700 lb，在 ONE 给 40 尺柜印的载重 59,172 lb 以内；按重量这个柜子最多装 58 根。
ONE 给 40 尺干箱印的载重是 59,172 lb；重量按名义重量算，跟蒙大拿州交通厅计价一样。
W12×26 是 12.22 × 6.490 in；ASTM A6/A6M 允许截面高 ±1/8 in、翼缘宽 +1/4 / −3/16 in，即高 12.095–12.345、宽 6.303–6.740 in。你量到 12.25 × 6.5 in，都在范围内。
ArcelorMittal 印的 ASTM A6：截面高 ±1/8 in，翼缘宽 +1/4 / −3/16 in。
卖宽翼缘 H 型钢？ 把一个切口和钢厂标牌拍在一起，在标记侠里标上截面高、翼缘宽和 A992 牌号，报价时附上。
拍照标尺寸小数尺寸按 ASTM A6/A6M；每行下面是 A6M 的公制名，高度 mm × 每米 kg。
| 截面 | 截面高 × 翼缘宽 | 腹板 / 翼缘厚 | 重量 |
|---|---|---|---|
| W6×25W150×37.1 | 6.38 × 6.080 in (162 × 154 mm) | 0.320 / 0.455 in | 25 lb/ft (37.1 kg/m) |
| W8×10W200×15；Steel Dynamics | 7.89 × 3.940 in | 0.170 / 0.205 in | 10 lb/ft (15 kg/m) |
| W8×31W200×46.1 | 8.00 × 7.995 in (203 × 203 mm) | 0.285 / 0.435 in | 31 lb/ft (46.1 kg/m) |
| W10×30W250×44.8 | 10.47 × 5.810 in (266 × 148 mm) | 0.300 / 0.510 in | 30 lb/ft (44.8 kg/m) |
| W12×26本页 | 12.22 × 6.490 in (310 × 165 mm) | 0.230 / 0.380 in | 26 lb/ft (38.7 kg/m) |
| W14×30Nucor-Yamato 叫 W360×44，Steel Dynamics 和 ArcelorMittal 叫 W360×44.6 | 13.84 × 6.730 in (352 × 171 mm) | 0.270 / 0.385 in | 30 lb/ft |
| W14×90W360×134 | 14.02 × 14.520 in (356 × 369 mm) | 0.440 / 0.710 in | 90 lb/ft (134 kg/m) |
| W16×26W410×38.8；Steel Dynamics | 15.69 × 5.500 in | 0.250 / 0.345 in | 26 lb/ft (38.8 kg/m) |
| W21×101W530×150 | 21.36 × 12.290 in (543 × 312 mm) | 0.500 / 0.800 in | 101 lb/ft (150 kg/m) |
| W24×84W610×125 | 24.10 × 9.020 in (612 × 229 mm) | 0.470 / 0.770 in | 84 lb/ft (125 kg/m) |
| W36×160W920×238 | 36.01 × 12.000 in (915 × 305 mm) | 0.650 / 1.020 in | 160 lb/ft (238 kg/m) |
来源： Nucor-Yamato · Steel Dynamics · ArcelorMittal
万能轧机改的是翼缘和腹板厚度，截面高和翼缘宽跟着变（Nucor-Yamato）。没有公式，只能查表。
| 截面 | 实际高度 | 翼缘宽 | 重量 |
|---|---|---|---|
| W12×26本页 | 12.22 in | 6.490 in | 26 lb/ft |
| W12×30 | 12.34 in | 6.520 in | 30 lb/ft |
| W12×35 | 12.50 in | 6.560 in | 35 lb/ft |
| W14×22 | 13.74 in | 5.000 in | 22 lb/ft |
| W14×30比名义的 14 in 矮 | 13.84 in | 6.730 in | 30 lb/ft |
| W14×730同属 W14 系列 | 22.42 in | 17.890 in | 730 lb/ft |
来源： Nucor-Yamato
ArcelorMittal 2026 年销售目录印的 ASTM A6/A6M-19（现行版是 A6/A6M-26a）；重量偏差 Nucor-Yamato 的目录里也有。
| 项目 | 英制 | 公制（A6M） |
|---|---|---|
| 截面高 | ±1/8 in | +4 / −3 mm |
| 翼缘宽 | +1/4 / −3/16 in | +6 / −6 mm |
| 翼缘不垂直度 | 名义高 12 in 以内 1/4 in；更高 5/16 in | 310 mm 以内 6 mm；更高 8 mm |
| 截面最高处 | 截面高 + 1/4 in | 截面高 + 6 mm |
| 腹板偏心 | 每英尺 426 lb 以内 3/16 in | 每米 634 kg 以内 5 mm |
| 弯曲和侧弯高 6 in 以上的梁 | 1/8 in × 长度（ft）÷ 10 | 0.001 × 长度 |
| 重量Nucor-Yamato | 每英尺 100 lb 以下 −2.5 / +3.0%；更重 ±2.5% | 同左 |
| W12×26 的范围我们算的 | 截面高 12.095–12.345 in；翼缘 6.303–6.740 in | 40 ft 的梁最多弯 1/2 in |
来源： ArcelorMittal · Nucor-Yamato · ASTM
| 项目 | 数 |
|---|---|
| 牌号AISC《Modern Steel Construction》2012 | ASTM A992 是 W 型钢的首选规格：Fy 50 ksi，Fu 65 ksi；A36、A572 Grade 50、A913 也适用 |
| 钢厂怎么卖Nucor-Yamato；Gerdau | ASTM A992 / A572-50 双证 |
| 定尺Nucor-Yamato | 30 到 80 ft，每 5 ft 一档，按整捆供货；非定尺按 4 in 一档；较重的截面最长 120 ft |
| 别的钢厂Gerdau；Steel Dynamics | Gerdau 20 到 65 ft；Steel Dynamics 每捆 30 到 65 ft |
| W12×26 每捆Gerdau Cartersville | 20、25、35 ft 每捆 10 根；30 ft 12 根；40、45 ft 8 根；65 ft 5 根 |
| 轻型 W12 每捆Steel Dynamics | 每英尺 14–22 lb 的 W12：每捆 10 根，2 × 5 |
| 规格范围Steel Dynamics；Nucor-Yamato | Steel Dynamics W4 到 W36；Nucor-Yamato 最大到 W44×408 |
| 翼缘Nucor-Yamato | 内外两面平行；S 型钢和槽钢内侧约有 16-2/3% 的斜度 |
来源： AISC · Nucor-Yamato · Nucor-Yamato · Nucor-Yamato · Gerdau · Steel Dynamics · Steel Dynamics · Nucor-Yamato
| 项目 | 数 |
|---|---|
| 40 尺干箱ONE | 内尺寸 12,032 × 2,350 × 2,390 mm（39 ft 6 in）；门 2,340 × 2,280 mm；载重 26,840 kg（59,172 lb） |
| 40 尺高柜ONE | 内尺寸 12,032 × 2,350 × 2,695 mm；载重 28,800 kg（63,493 lb） |
| 20 尺干箱ONE | 内长 5,898 mm；载重 28,330 kg（62,460 lb） |
| ISO 668 最小内长IMO | 40 尺柜 11,998 mm（39 ft 4-3/8 in）；20 尺柜 5,867 mm |
| 40 ft 的梁我们算的 | 12,192 mm，比 ONE 的柜子长 160 mm，装不进；39 ft（11,887 mm）装得进 |
| 重量蒙大拿州交通厅；Nucor-Yamato | 名义重量 × 全长，钢材按 490 lb/ft³（7850 kg/m³），不加偏差 |
| 载重IMO | 最大总重减去自重，垫木和绑扎都算在内 |
| 上面检查里的数我们算的 | 50 × W12×26 × 39 ft = 50,700 lb，在 59,172 lb 以内；按重量最多 58 根 |
来源： ONE · IMO · Montana DOT · Nucor-Yamato
W 是宽翼缘，12 是名义高度（英寸），26 是每英尺重量（磅）。实际高 12.22 in（310 mm），翼缘宽 6.490 in（165 mm），公制名 W310×38.7。
不一定。W14×30 高 13.84 in，W14×22 13.74 in，W14×730 22.42 in：高度跟着重量变，要查表，不能按名字算。
ASTM A992，AISC 把它定为 W 型钢的首选规格（Fy 50 ksi，Fu 65 ksi）。钢厂按 A992 / A572-50 双证卖。
ASTM A6：截面高 ±1/8 in，翼缘宽 +1/4 / −3/16 in，所以 W12×26 量出来应在 12.095–12.345 × 6.303–6.740 in。每英尺 100 lb 以下的重量偏差 −2.5 / +3.0%。
Nucor-Yamato 定尺 30 到 80 ft，每 5 ft 一档，较重的截面最长 120 ft；Gerdau 20 到 65 ft。非定尺按 4 in 一档。
装不进。40 ft 是 12,192 mm，ONE 的 40 尺柜内长 12,032 mm，ISO 最小内长 11,998 mm。截成 39 ft（11,887 mm）就装得进。
美国买家按型号订 W 型钢，要看 A6 的小数尺寸、牌号（通常是 A992 / A572-50 双证）、定尺和长度偏差、每英尺和每根的重量、每捆根数和炉号。用标记侠把这些标在你自己的型钢照片上，排法照页首那张图，做成一张卡片发到微信或 WhatsApp。
