尺寸查询 / 建材 / PVC 管尺寸 / 公制 PVC-U 管
公制 PVC-U 压力管按真实外径（mm）和压力等级叫：按 EN ISO 1452-2，dn 110 在 PN10 壁厚 4.2 mm、PN16 6.6 mm，dn 63 是 3.0 和 4.7 mm（希腊政府规范、Wavin）。壁厚系列在 110 mm 换档：dn 90 以下设计系数 2.5，PN10 是 SDR 21；dn 110 起是 2.0，PN10 变成 SDR 26，SDR 21 变成 PN12.5（Pipelife）。PN 是 20 °C 的水、50 年里的 bar 数，PN = 20 × 设计应力 ÷（SDR − 1）。一根 5 或 6 m，粘接承口或橡胶圈承口。dn 63 比 2 in 管（60.3 mm）大 2.7 mm，公制和英制只能用转换接头接。
| PN10 壁厚（dn 110） | PN16 壁厚 | 一根长 |
|---|---|---|
| 4.2mmSDR 26 | 6.6mmSDR 17 | 5 or 6m |
数据来源：Greek technical specification，2026 年 10 月核对。
已填上 60 m 干管用 10 根 6 m 的 dn 110 PN10，6 bar、30 °C，以及从一个切口读的壁厚；改规格、等级、水温或壁厚，看表上允许多少。
壁厚按 EN ISO 1452-2；它自己的温度折减系数没有免费出处，这里用的是 Vinidex 给 ISO 外径管印的 AS/NZS 1477 系数。
dn 110 PN10 按有效长度算，不含承口：60 m 用 6 m 一根的管，要 10 根、9 个接口；你订了 10 根。
6 m 一根按有效长度算，不含承口，Vinidex 和 CECS 41 都这么写。
dn 110 PN10 在 20 °C 额定 10 bar；30 °C 时系数 0.87，即 8.7 bar，够你的 6 bar。
PN10 的管，水温 30 °C 时按 AS/NZS 系数 0.87。
EN ISO 1452-2 要求 dn 110 PN10 的壁厚至少 4.2 mm；你量到 4.4 mm，够了。dn 110 这个壁厚是 SDR 25，按设计应力 12.5 MPa 能承 10.4 bar。
EN ISO 1452-2 规定 dn 110 的 PN10 壁厚 4.2 mm。
卖公制 PVC-U 管？ 把插口端和管身标志拍下来，在标记侠里标上外径、壁厚、PN 和 SDR，附在报价里。
拍照标尺寸最小壁厚（mm），照希腊政府规范印的标准表；Wavin 目录印的一样。
| dn | PN8 | PN10 | PN12.5 | PN16 |
|---|---|---|---|---|
| dn 20 | — | — | — | 1.5 mm |
| dn 25 | — | — | 1.5 mm | 1.9 mm |
| dn 32 | 1.5 mm | 1.6 mm | 1.9 mm | 2.4 mm |
| dn 40 | 1.6 mm | 1.9 mm | 2.4 mm | 3.0 mm |
| dn 50 | 2.0 mm | 2.4 mm | 3.0 mm | 3.7 mm |
| dn 63 | 2.5 mm | 3.0 mm | 3.8 mm | 4.7 mm |
| dn 75 | 2.9 mm | 3.6 mm | 4.5 mm | 5.6 mm |
| dn 90 | 3.5 mm | 4.3 mm | 5.4 mm | 6.7 mm |
| dn 110本页 | 3.4 mm | 4.2 mm | 5.3 mm | 6.6 mm |
| dn 160 | 4.9 mm | 6.2 mm | 7.7 mm | 9.5 mm |
| dn 225 | 6.9 mm | 8.6 mm | 10.8 mm | 13.4 mm |
| dn 315 | 9.7 mm | 12.1 mm | 15.0 mm | 18.7 mm |
| 规格 | 设计系数 | PN10 | PN16 |
|---|---|---|---|
| dn 90 及以下EN ISO 1452-2 | C = 2.5，设计应力 10 MPa | SDR 21 | SDR 13.6 |
| dn 110 及以上EN ISO 1452-2 | C = 2.0，设计应力 12.5 MPa | SDR 26 | SDR 17 |
| dn 110 起的 SDR 21Wavin 挪威：160 mm PN12,5 SDR 21 | C = 2.0 | 按 PN12.5 | — |
| GF 工业管DIN 8062、EN ISO 15493 | 各规格一个系列 | SDR 21：dn 110 是 5.3 mm | SDR 13.6：dn 110 是 8.1 mm |
来源： Greek technical specification · Pipelife · Wavin · GF Piping Systems
| 项目 | 数 |
|---|---|
| 由 SDR 算 PNGF 设计手册 | PN = 20 × σs ÷（SDR − 1），PN 按 bar，设计应力 σs 按 MPa |
| 设计应力GF | σs = MRS ÷ C，PVC-U 的 MRS 是 25 MPa，向下取到 R10 数列 |
| SDRGF；Pipelife | 外径 ÷ 壁厚；SDR = 2 S + 1 |
| PN 的意思GF | 20 °C 的水、50 年里允许的最大工作压力（bar） |
| 粘接插入深度GF | 直径的一半加 6 mm：dn 63 是 37.5 mm，dn 110 是 61.0 mm |
| dn 110 的算例我们算的 | 壁厚 4.2 mm：SDR 26.2；20 × 12.5 ÷ 25.2 = 9.9 bar，PN10 |
来源： GF Piping Systems · Pipelife
EN ISO 1452-2 自己的系数没有免费出处；这里是 ISO 外径 PVC-U 管的 AS/NZS 1477 系数，旁边列出国内较早的 CECS 41 分档。
| 水温 | 乘在 PN 上的系数 |
|---|---|
| 20 °CVinidex；Holman | 1.00 |
| 25 °C | 0.94 |
| 30 °C | 0.87 |
| 35 °C | 0.78 |
| 40 °C | 0.70 |
| 45 °C | 0.64 |
| 50 °C | 0.58 |
| 国内，CECS 41:2004 | 25 °C 以内 1.0，35 °C 以内 0.8，45 °C 以内 0.63 |
| 最高使用温度GF；Wavin；Vinidex | GF 0–60 °C；Wavin 到 60 °C；Vinidex 到 50 °C |
来源： Vinidex · Holman · CECS 41:2004 · GF Piping Systems · Wavin
| 项目 | 数 |
|---|---|
| 长度希腊规范；Wavin 挪威；GF；Vinidex | 5.0 或 6.0 m；6 m；5 m 平口；6 m 有效长度，不含承口 |
| 接口Pipelife；Wavin | 粘接承口或一体的橡胶圈承口；Wavin 橡胶圈接口管 50–400 mm |
| 颜色GF；Pipelife；Vinidex | 工业管深灰 RAL 7011；北欧给水灰蓝、压力排污红；澳洲一系列白色 |
| 标准BSI；DIN；SAMR | EN ISO 1452-2:2009 现行，2026 年开始修订；国内 GB/T 10002.1-2023 代替了 2006 版，压力按 MPa（PN1.0 就是 10 bar） |
| 上面检查里的数我们算的 | 60 m ÷ 6 m = 10 根、9 个接口；10 bar × 0.87 = 8.7 bar，要的是 6；壁厚 4.4 对 4.2 mm，SDR 25，10.4 bar |
来源： Greek technical specification · Wavin · GF Piping Systems · Vinidex · Pipelife · Wavin · Pipelife · Vinidex · BSI · DIN · SAMR
英制外径取 Charlotte，换成 mm；差值是我们算的。
| 公制 | 最接近的英制管 | 差 |
|---|---|---|
| dn 20 | 1/2 in，21.3 mm | 小 1.3 mm |
| dn 32 | 1 in，33.4 mm | 小 1.4 mm |
| dn 50 | 1-1/2 in，48.3 mm | 大 1.7 mm |
| dn 63 | 2 in，60.3 mm | 大 2.7 mm |
| dn 110本页 | 4 in，114.3 mm | 小 4.3 mm |
| dn 160 | 6 in，168.3 mm | 小 8.3 mm |
| 怎么接GF | 用转换接头 | 很接近，但不一样 |
按真实外径（mm）分，如 20、25、32、40、50、63、75、90、110、160、225、315，每种有几档壁厚：dn 63 在 PN10 是 3.0 mm，PN16 是 4.7 mm。
按 EN ISO 1452-2：PN10 4.2 mm，PN16 6.6 mm，PN8 3.4 mm。这是 SDR 26 和 SDR 17，因为 110 mm 起设计系数降到 2.0。
这根管可以在 20 °C 的水、10 bar 下用 50 年（GF）。水温高了要降：按 AS/NZS 系数，30 °C 乘 0.87，45 °C 乘 0.64。
只到 dn 90。dn 110 起按 EN ISO 1452-2，SDR 21 是 PN12.5（Wavin 挪威卖的 160 mm PN12,5 SDR 21），GF 的工业管则一直把 SDR 21 当 PN10。
只能用转换接头：dn 63 是 63 mm，2 in 管是 60.3 mm；dn 110 比 4 in 小 4.3 mm，粘接承口互相插不进。
GF 的算法是直径的一半加 6 mm：dn 63 是 37.5 mm，dn 110 是 61.0 mm。

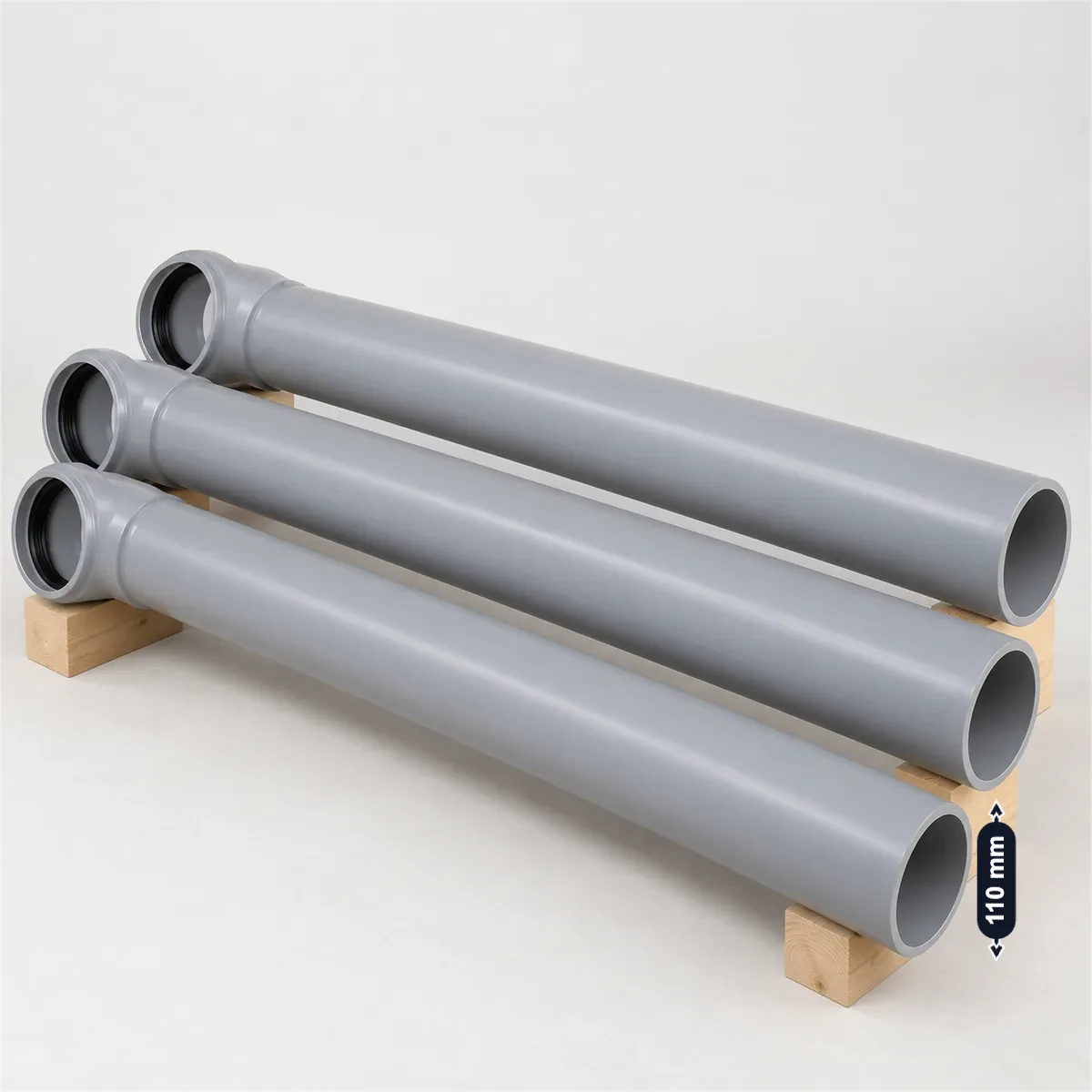

水务和工程客户报 dn 和 PN，但会核对背后的 SDR 和标准（EN ISO 1452-2、GB/T 10002.1 还是 DIN 8062），壁厚对不对得上表，有效长度，承口和密封圈，颜色和管身标志。用标记侠把这些标在你自己的管子照片上，标法照页首那张图，做成一张卡片分享。
