尺寸查询 / 建材 / PVC 管尺寸 / 美标 Sch 80

美标 Sch 80 PVC 管尺寸：外径、壁厚、压力、螺纹和承口

Sch 80 是 ASTM D1785 的厚壁管：2 in Sch 80 外径和 Sch 40 一样是 2.375 in（60.3 mm），壁厚 0.218 in，平均内径 1.913 in，73 °F 额定 400 psi，每 100 ft 93.6 lb（Charlotte、GF Harvel）。它是灰色，大多 20 ft 平口，也是厂家唯一允许车螺纹的 PVC 管：车了螺纹按 50% 算，4 in 以上不车（GF、IPEX、UFGS）。规格从 1/4 in 起，额定 1130 psi。配的 D2467 管件 2 in 承口深 1.500 in，Charlotte 把管件定为管子的 60%。

外径（2 in）最小壁厚73 °F 额定压力
2.375in60.3 mm0.218in5.54 mm400psi

数据来源：Charlotte Pipe，2026 年 10 月核对。

把这组规格标到你的建材图上算算管子够不够、压力够不够 ↓

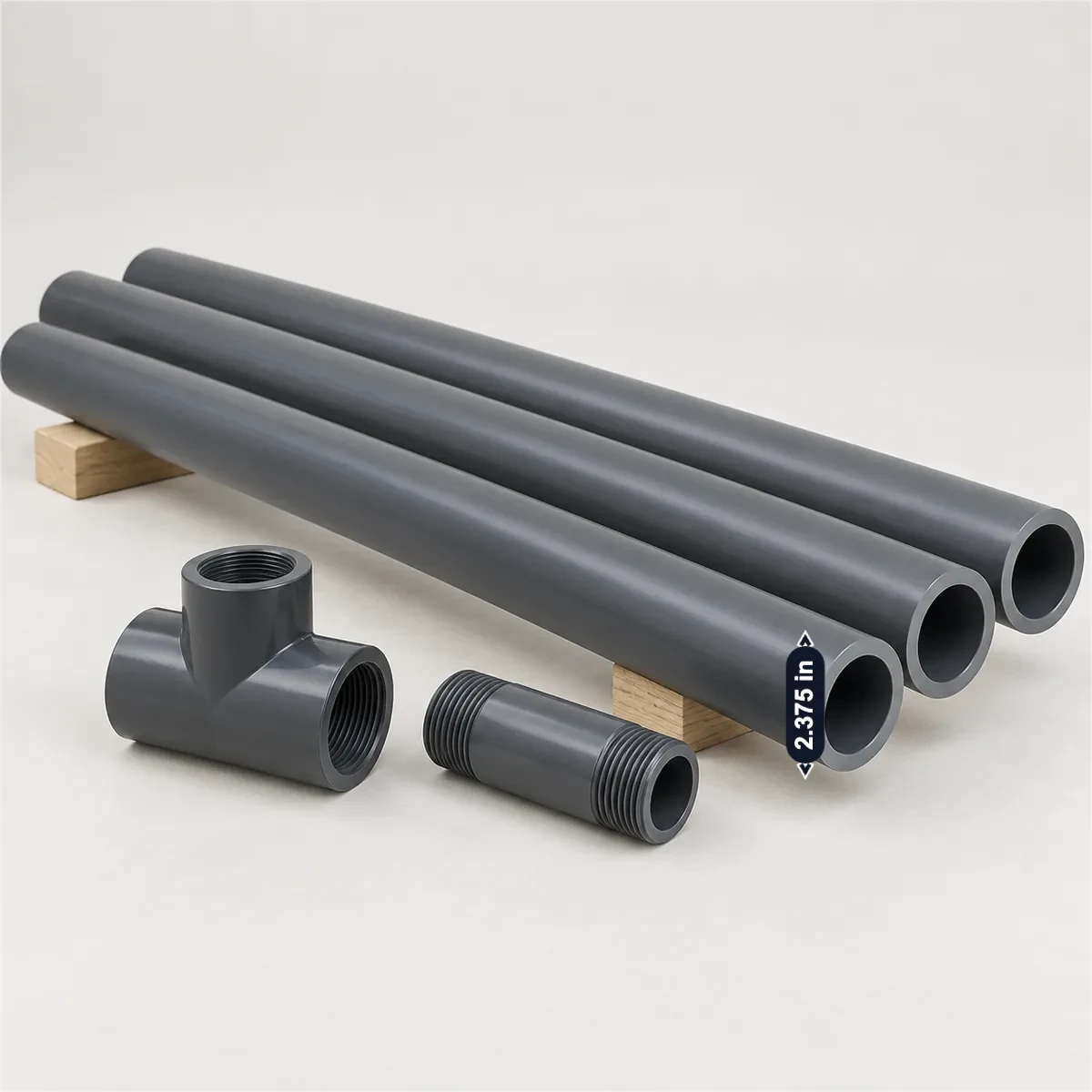

标好常见宽、深、高的美标 Sch 80 PVC 管（2 in）
在标记侠中标注在编辑器里打开这张图 →管子为示意图：标的是 2 in Sch 80 目录上的尺寸，不是从这几根管上量的。注明出处即可免费使用：

管子够不够、压力够吗？

已填上 200 ft 管路用 10 根 2 in 平口管加管箍，螺纹连接、100 psi、100 °F，以及用卡尺量的一根管；换个规格、更热的水或改成粘接试试。

美标 Sch 80

一段管路要几根

ft
ft

压力

psi

量到的管子

in
in

只给厂家表里有的温度档；水温在两档之间，按高的那档。重量取 Charlotte 每 100 ft 的数。

要几根管？够

平口的 2 in Sch 80 用管箍接：每根 20 ft 往前 240.125 in，即管长加管箍里两管之间留的 1/8 in，所以 200 ft 要 10 根、9 个管箍；你订了 10 根。按每 100 ft 93.6 lb，共 187.2 lb。

20 ft 一根的平口管用管箍接；Charlotte 的 2 in 管箍里两管之间留 1/8 in。

压力够吗？够

车了螺纹的 2 in Sch 80 只按平口额定压力的 50% 算：400 psi × 100 °F 的系数 0.62 × 50% 是 124 psi，够你的 100 psi。

车了螺纹的 2 in Sch 80 只按 400 psi 的一半算，100 °F 再乘 0.62。

管子尺寸合格吗？合格

2 in Sch 80：外径 2.375 ± 0.006 in，即 2.369–2.381；壁厚至少 0.218 in，最多 0.244。你量到的 2.373 in 和 0.23 in 都在范围内。

Spears：2 in 管外径 ±0.006 in；Rain Bird：壁厚 0.218 in 加 0.026 in。

出口 Sch 80 管？ 把一个螺纹端和管身标志拍进标记侠，标出规格、壁厚、螺纹和额定压力，随报价发。

拍照标尺寸

Sch 80 规格、额定压力和重量

Charlotte 平口管数据表；平均内径取 GF Harvel，和 IPEX 表 A-14 一致。

规格外径；最小壁厚平均内径73 °F 额定压力每 100 ft 重（lb）
1/4 in最小的规格0.540 in; 0.119 in0.282 in1130 psi10.0
3/8 in0.675 in; 0.126 in0.403 in920 psi13.8
1/2 in0.840 in; 0.147 in0.526 in850 psi20.3
3/4 in1.050 in; 0.154 in0.722 in690 psi27.5
1 in1.315 in; 0.179 in0.936 in630 psi40.5
1-1/2 in1.900 in; 0.200 in1.476 in470 psi67.7
2 in本页2.375 in (60.3 mm); 0.218 in (5.54 mm)1.913 in400 psi93.6
3 in3.500 in; 0.300 in2.864 in370 psi194.2
4 in4.500 in; 0.337 in3.786 in320 psi279.3
6 in6.625 in; 0.432 in5.709 in280 psi532.7
8 in8.625 in; 0.500 in7.565 in250 psi808.9
12 in12.750 in; 0.687 in11.294 in230 psi1650.1

来源： Charlotte Pipe · GF Harvel · IPEX

Sch 80 车螺纹

项目数
螺纹后的额定压力GF Harvel；IPEX73 °F 平口额定压力的 50%
最大口径IPEX；UFGS4 in 以上不车；UFGS 要求 2 in 以上的螺纹接头背焊才按满压
螺纹标准CharlotteANSI/ASME B1.20.1 或 ASTM F1498
热水GF Harvel110 °F 以上不用螺纹连接的 PVC
螺纹井管Cresline1 in Sch 80 螺纹管 315 psi，是 630 的一半；白色，不是灰色
管件ASTM承口 D2467，螺纹 D2464

来源： GF Harvel · IPEX · UFGS · Charlotte Pipe · Cresline · ASTM

管件承口：Sch 80 和 Sch 40 比

最小承口长度取 Charlotte 的 DC-PR；两种 Schedule 的承口入口和底部直径相同。

规格Sch 80 承口Sch 40 承口入口 / 底部直径
1/2 in0.875 in0.688 in0.848 / 0.836 in
3/4 in1.000 in0.719 in1.058 / 1.046 in
1 in1.125 in0.875 in1.325 / 1.310 in
1-1/2 in1.375 in1.094 in1.912 / 1.894 in
2 in本页1.500 in1.156 in2.387 / 2.369 in
4 in2.250 in2.000 in4.518 / 4.491 in
6 in2-1/2 in 起两者相同，4 in 除外3.000 in3.000 in6.647 / 6.614 in

来源： Charlotte Pipe

温度和整个系统的额定压力

项目数
各温度的系数GF Harvel 印的是 110 °F 0.51、130 °F 0.3173 °F 1.00，80 °F .88，90 °F .75，100 °F .62，110 °F .50，120 °F .40，130 °F .30，140 °F .22
Charlotte 的算例6 in Sch 80 在 140 °F：280 × .22 = 62 psi
GF 的算例10 in Sch 80 在 120 °F：230 × 0.40 = 92 psi
管件CharlotteSch 80 管件按管子的 60%；整个系统按额定最低的部件
管箍Charlotte DC-PR两管之间留：1/2–2 in 1/8 in，3–4 in 3/16 in，6 in 1/4 in
上面检查里的数我们算的400 × 0.62 × 50% = 124 psi；2,400 ÷ 240.125 in = 9.99，所以 10 根、9 个管箍，187.2 lb

来源： GF Harvel · Charlotte Pipe · Charlotte Pipe

量管子用的偏差

外径偏差取 Spears 的 Sch 80 表；壁厚偏差取 Rain Bird，只有正偏差。范围是我们算的。

规格外径壁厚
1/2 in±0.004 in: 0.836–0.844+0.020 in: 0.147–0.167
1 in±0.005 in: 1.310–1.320+0.022 in: 0.179–0.201
2 in本页±0.006 in: 2.369–2.381+0.026 in: 0.218–0.244
3 in±0.008 in: 3.492–3.508+0.036 in: 0.300–0.336
4 in±0.009 in: 4.491–4.509+0.040 in: 0.337–0.377
6 in±0.011 in: 6.614–6.636+0.052 in: 0.432–0.484

来源： Spears · Rain Bird

颜色、管端和用在哪

项目数
颜色Charlotte；JM Eagle；GF Harvel；Cresline灰色或深灰；白色的只有 Cresline 的螺纹井管
管端和长度JM Eagle；Cresline；Charlotte20 ft 平口；Charlotte 也有带承口的
不用于排水Charlotte没列入排水用，也不要配 Sch 40 排水管件：内径小得多
支架Cresline 技术公告 T-1支架间距可以比 Sch 40 放宽 20%
胶水Charlotte；Oatey中黏度或高黏度；普通黏度只到 2 in
水务局用法迈阿密-戴德县水务局Sch 80 PVC 按 ASTM D1785、D2467、D2464 和 D2564
检查里量到的我们填的外径 2.373 in，壁厚 0.230 in

来源： Charlotte Pipe · JM Eagle · GF Harvel · Cresline · Cresline · Oatey · Miami-Dade WASD

其他 PVC 管

美标 Sch 40

2 in：外径 2.375 in，壁厚 0.154 in，280 psi

美标 Sch 80

2 in：外径 2.375 in，壁厚 0.218 in，400 psi · 本页

公制 PVC-U 管

dn 110：PN10 壁厚 4.2 mm，PN16 6.6 mm

常见问题

2 in Sch 80 PVC 管尺寸多少？

外径 2.375 in（60.3 mm），最小壁厚 0.218 in，平均内径 1.913 in，73 °F 额定 400 psi，每 100 ft 93.6 lb（Charlotte、GF Harvel）。

Sch 80 PVC 管能车螺纹吗？

能，它是厂家唯一允许车螺纹的 PVC 管，但螺纹接头按 50% 算（1 in：630 变 315 psi），IPEX 和 UFGS 到 4 in 为止。

Sch 80 PVC 管额定压力多少？

73 °F 时：1/2 in 850 psi，1 in 630，2 in 400，4 in 320，6 in 280。100 °F 乘 .62，140 °F 乘 .22。

Sch 80 管件承口比 Sch 40 深吗？

1/2 到 2 in 和 4 in 是：2 in 1.500 对 1.156 in。承口直径一样，所以管子哪种都插得进。

最小的 Sch 80 PVC 管多大？

1/4 in：外径 0.540 in，壁厚 0.119 in，73 °F 额定 1130 psi（Charlotte）；其次是 3/8 in，920 psi。

Sch 80 管能配 Sch 40 排水管件吗？

Charlotte 不建议：Sch 80 没列入排水用，内径小得多，和 Sch 40 排水管件对不上。

给 Sch 80 PVC 管厂和出口商

工业客户买 Sch 80，要按 D1785 看规格和壁厚，车螺纹和不车的额定压力，螺纹标准，平口还是带承口，颜色，以及配套的 D2467 或 D2464 管件。用标记侠把这些标在你自己的管子上，标法照上面那张图，再分享卡片。

建材规格图 →看标注案例 →

算装柜

装柜计算器20 ft 管整捆 20GP、40GP、40HQ 各装多少体积重计算器样品空运的计费重量
一张产品图，五种展示：规格图、效果图、拆解图、3D，汇成一张产品名片一张图，五种展示 · 免费试用进入工作台 →

来源

  1. Charlotte Pipe：Sch 80 PVC 管数据表（2025 年 2 月）规格、额定压力和每 100 ft 重量。2025 年 2 月的数据表，2026 年 10 月 28 日核对。
  2. GF Piping Systems（Harvel）：Sch 80 工业 PVC 管规范平均内径、螺纹规定、110 °F 和温度系数。2026 年 10 月 28 日核对。
  3. IPEX：塑料管系统手册第 7 版（2016 年，经销商转存）只有 Sch 80 能车螺纹、按 50%、4 in 以上不车。第 7 版，2026 年 10 月 28 日核对。
  4. 美军统一设施指导规范 UFGS 40 05 13，液体工艺管道螺纹的口径上限和背焊。2026 年 10 月 28 日核对。
  5. Charlotte Pipe：塑料管技术和安装手册 TM-PL（2026 年 6 月）螺纹标准、管件按 60%、排水建议、140 °F 算例和胶水。2026 年 6 月版，2026 年 10 月 28 日核对。
  6. Cresline：螺纹井管，资料 761 THD（2019 年）1 in 螺纹井管 315 psi。2019 年 3 月的资料，2026 年 10 月 28 日核对。
  7. Charlotte Pipe：压力管件尺寸目录 DC-PR（2026 年 1 月）最小承口长度、承口直径和管箍间隙（从图上读的）。2026 年 1 月的目录，2026 年 10 月 28 日核对。
  8. IPEX：塑料管系统手册第 8 版（2024 年）平均内径，表 A-14。第 8 版，2026 年 10 月 28 日核对。
  9. Spears：Sch 80 PVC 管尺寸（经销商转存）外径偏差。2026 年 10 月 28 日核对。
  10. Rain Bird：Sch 80 IPS PVC 管摩阻表壁厚偏差。2026 年 10 月 28 日核对。
  11. JM Eagle：粘接管系列单页（第 12 版）只有平口、深灰色。第 12 版，2026 年 10 月 28 日核对。
  12. Cresline：Sch 40、Sch 80 PVC 压力管，资料 761（2016 年）20 ft 平口、灰色。2016 年 1 月的资料，2026 年 10 月 28 日核对。
  13. Oatey：2023 年产品目录普通黏度胶水到 2 in。2023 年的目录，2026 年 10 月 28 日核对。
  14. 迈阿密-戴德县水务局：认可产品 1.2.3，Sch 80 PVC 管（2024 年）水务局用的 Sch 80 标准。2024 年 2 月的单页，2026 年 10 月 28 日核对。
  15. ASTM D1785-26：Sch 40、80、120 PVC 管（商店页，只取状态）只取版次和状态。2026 年 10 月 28 日核对。
  16. Cresline：技术公告 T-1，支架间距Sch 80 的支架间距。2026 年 10 月 28 日核对。
