美标 Sch 40 PVC 管尺寸：外径、壁厚、内径、压力和重量

Sch 40 是 ASTM D1785 两种壁厚里薄的那种：2 in Sch 40 外径 2.375 in（60.3 mm），最小壁厚 0.154 in，平均内径 2.047 in，73 °F 额定 280 psi，每 100 ft 69.5 lb（Charlotte、IPEX）。口径越大额定压力越低，从 1/2 in 的 600 psi 到 6 in 的 180 psi；水温越高也越低：100 °F 乘 0.62，140 °F（上限）乘 0.22。一般是白色，10 和 20 ft 一根，平口或带承口（2 in 承口深 4.00 in），常同时标压力和排水用，不车螺纹。配的 D2466 管件 2 in 承口深 1.156 in，Sch 80 是 1.500 in。

外径（2 in）最小壁厚73 °F 额定压力
2.375in60.3 mm0.154in3.91 mm280psi

数据来源：Charlotte Pipe，2026 年 10 月核对。

把这组规格标到你的建材图上算算管子够不够、压力够不够 ↓

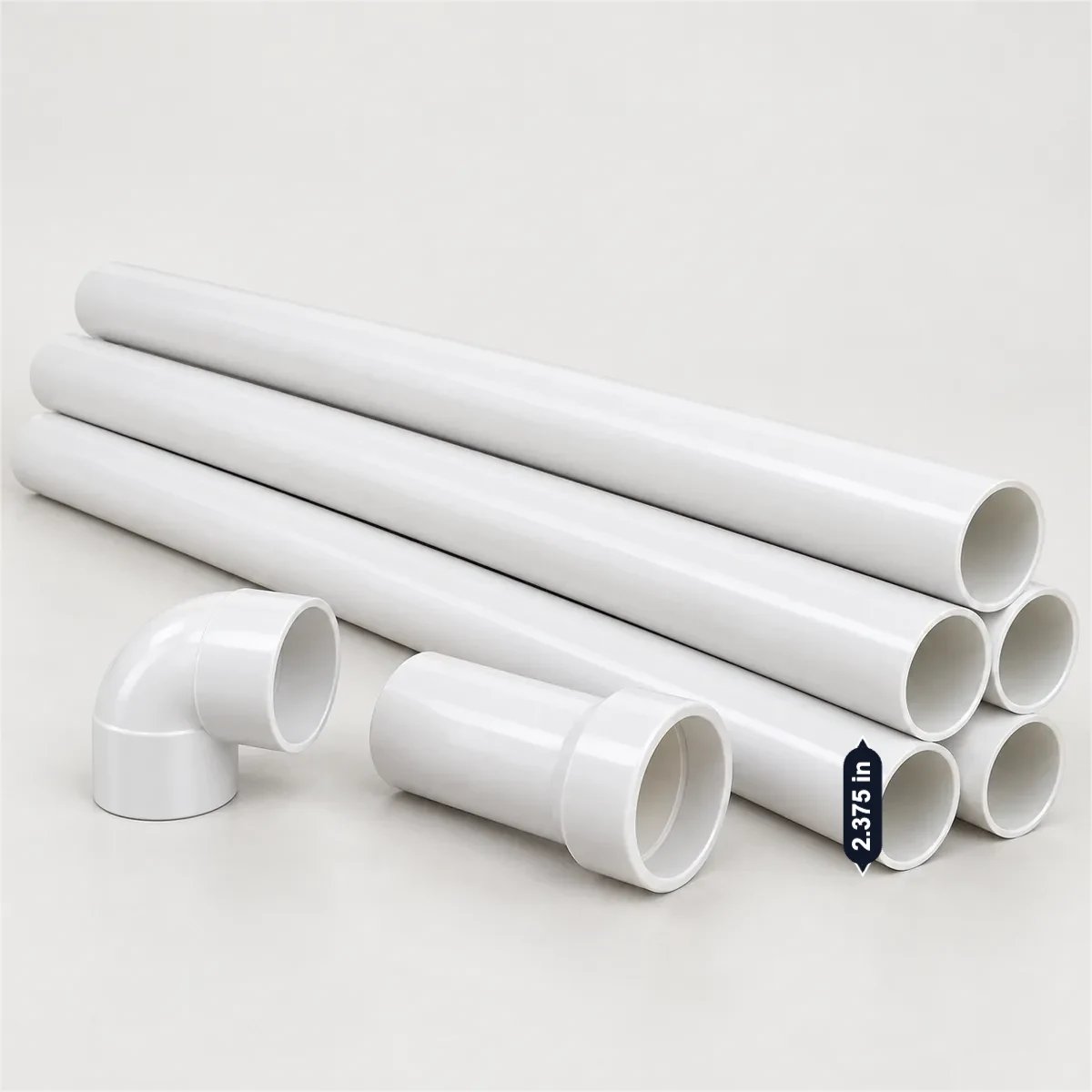

标好常见宽、深、高的美标 Sch 40 PVC 管（2 in）
在标记侠中标注在编辑器里打开这张图 →管子为示意图：标的是 2 in Sch 40 目录上的尺寸，不是从这几根管上量的。注明出处即可免费使用：

管子够不够、压力够吗？

已填上一段 100 ft 的 2 in 带承口管，走 150 psi、100 °F 的水，以及在货场量的一根管；改规格、管路长、水温或量到的数，三项检查跟着重算。

美标 Sch 40

一段管路要几根

ft
ft

压力

psi

量到的管子

in
in

只给厂家表里有的温度档；水温在两档之间，按高的那档。重量取 Charlotte 每 100 ft 的数。

要几根管？够

2 in Sch 40 带承口，每根 20 ft，插进承口要吃掉 4 in，所以每根往前 236 in：100 ft 要 6 根、5 个接口；你订了 6 根。按每 100 ft 69.5 lb，共 83.4 lb。

Charlotte 的 2 in 带承口管 20 ft 一根，承口 4.00 in，所以每根往前 236 in。

压力够吗？够

2 in Sch 40 在 73 °F 额定 280 psi；100 °F 时系数 0.62，即 173.6 psi，够你的 150 psi。Charlotte 把自家管件定为管子的 60%，配它的管件整个系统按 104.2 psi。

2 in Sch 40 在 73 °F 额定 280 psi；100 °F 时厂家的系数是 0.62。

管子尺寸合格吗？合格

2 in Sch 40：外径 2.375 ± 0.006 in，即 2.369–2.381；壁厚至少 0.154 in，最多 0.174。你量到的 2.377 in 和 0.16 in 都在范围内。

Spears 给 2 in 管的外径偏差是 ±0.006 in；Rain Bird 在 0.154 in 的壁厚上加 0.020 in。

卖 Sch 40 管？ 把管端和管身标志拍在一起，在标记侠里标上规格、壁厚、额定压力和承口，报价时附上。

拍照标尺寸

Sch 40 规格、额定压力和重量

外径、最小壁厚、额定压力、每 100 ft 重量取 Charlotte；平均内径取 IPEX 表 A-14（12 in 用 JM Eagle 的公称内径）。

规格外径；最小壁厚平均内径73 °F 额定压力每 100 ft 重（lb）
1/2 in0.840 in; 0.109 in0.602 in600 psi15.9
3/4 in1.050 in; 0.113 in0.804 in480 psi21.1
1 in1.315 in; 0.133 in1.029 in450 psi31.3
1-1/4 in1.660 in; 0.140 in1.360 in370 psi42.4
1-1/2 in1.900 in; 0.145 in1.590 in330 psi51.8
2 in本页2.375 in (60.3 mm); 0.154 in (3.91 mm)2.047 in280 psi69.5
2-1/2 in额定压力比 2 in 高2.875 in; 0.203 in2.445 in300 psi110.0
3 in3.500 in; 0.216 in3.042 in260 psi144.2
4 in4.500 in; 0.237 in3.998 in220 psi205.5
6 in6.625 in; 0.280 in6.031 in180 psi361.2
8 in8.625 in; 0.322 in7.941 in160 psi543.6
12 in12.750 in; 0.406 in11.889 in130 psi1019.0

来源： Charlotte Pipe · IPEX · JM Eagle

承口和管件承口

Charlotte 带承口 Sch 40 管的承口深度（按 D2672 或 F480）；D2466 Sch 40、D2467 Sch 80 管件的最小承口长度取 Charlotte 的 DC-PR。

规格带承口管的承口深Sch 40 管件承口Sch 80 管件承口
1/2 in2.00 in0.688 in0.875 in
1 in2.50 in0.875 in1.125 in
2 in本页4.00 in1.156 in1.500 in
3 in4.00 in1.875 in1.875 in
4 in5.00 in2.000 in2.250 in
6 in6.50 in3.000 in3.000 in
Cresline 的 2 in各厂承口深度不一样3.000 in——

来源： Charlotte Pipe · Charlotte Pipe · Cresline

温度、螺纹和管件

项目数
温度系数Charlotte、IPEX、Wavin、Cresline73 °F 1.00; 80 °F 0.88; 90 °F 0.75; 100 °F 0.62; 110 °F 0.50; 120 °F 0.40; 130 °F 0.30; 140 °F 0.22
最高使用温度Charlotte；Wavin140 °F（60 °C）；Charlotte 把 150 °F 列为不额定
车螺纹GF；Cresline；UFGS 40 05 13不建议，壁太薄；UFGS：Schedule 40 管根本不应车螺纹
管件Charlotte按管子的 60%；1 in Sch 40：管子 450、承口管件 270、螺纹管件 225 psi
胶水Oatey普通黏度胶水：Sch 40 用到 4 in，Sch 80 用到 2 in
IPEX 的算例3 in Sch 40 在 100 °F：260 × 0.62 = 161.20 psi

来源： Charlotte Pipe · IPEX · Wavin · Cresline · GF Harvel · UFGS · Oatey

只有 Sch 40 才有的

项目数
压力和排水Charlotte；JM Eagle；Cresline-West同时标 ASTM D1785 和 D2665，压力管和排水、排污、通气管都能用；Sch 80 没列入排水用
发泡芯管CharlotteASTM F891 发泡芯管尺寸和 Sch 40 一样，不能承压：2 in × 10 ft 每 100 ft 43.9 lb，实壁 69.5
颜色Charlotte；JM Eagle；GF Harvel一般是白色，再生水用紫色；Harvel 也做灰色 Sch 40
长度Charlotte；JM Eagle10 和 20 ft，平口或带承口
建筑物内给水CharlotteIPC 和 UPC 不许在建筑物内的给水系统用 Sch 40 PVC；室外给水引入管列在 IPC 表 605.3 里

来源： Charlotte Pipe · JM Eagle · Cresline-West · GF Harvel · Florida Building Commission

量管子用的偏差

外径偏差取 Spears 的 D1785 表；壁厚偏差取 Rain Bird，只有正偏差。范围是我们算的。

规格外径壁厚
1/2 in±0.004 in: 0.836–0.844+0.020 in: 0.109–0.129
1 in±0.005 in: 1.310–1.320+0.020 in: 0.133–0.153
2 in本页±0.006 in: 2.369–2.381+0.020 in: 0.154–0.174
3 in±0.008 in: 3.492–3.508+0.026 in: 0.216–0.242
4 in±0.009 in: 4.491–4.509+0.028 in: 0.237–0.265
6 in±0.011 in: 6.614–6.636+0.034 in: 0.280–0.314

来源： Spears · Rain Bird

一段管路要几根，和上面检查里的数

项目数
插到底Oatey；JM Eagle管子插到承口底，按住 30 秒
标准长度Cresline20 ft，4 in 以上按有效铺设长度
上面检查里的数我们算的240 − 4.00 = 每根 236 in；1,200 ÷ 236 = 5.08，所以 6 根、5 个接口；6 × 20 ft × 每 100 ft 69.5 lb = 83.4 lb；280 × 0.62 = 173.6 psi
标准ASTMD1785-26 是现行版；管件 D2466-24

来源： Oatey · JM Eagle · Cresline · ASTM

其他 PVC 管

美标 Sch 40

2 in：外径 2.375 in，壁厚 0.154 in，280 psi · 本页

美标 Sch 80

2 in：外径 2.375 in，壁厚 0.218 in，400 psi

公制 PVC-U 管

dn 110：PN10 壁厚 4.2 mm，PN16 6.6 mm

常见问题

2 in Sch 40 PVC 管尺寸多少？

外径 2.375 in（60.3 mm），最小壁厚 0.154 in，平均内径 2.047 in，73 °F 额定 280 psi，每 100 ft 69.5 lb（Charlotte、IPEX）。

Sch 40 PVC 管能承多大压力？

看口径：1/2 in 600 psi，1 in 450，2 in 280，4 in 220，6 in 180，都是 73 °F 的数。100 °F 乘 0.62，140 °F 乘 0.22。

Sch 40 PVC 管能车螺纹吗？

不能。GF 和 Cresline 都不建议，UFGS 说 Schedule 40 管根本不应车螺纹；要螺纹的地方用 Sch 80。

Sch 40 PVC 管能用于排水吗？

能：Charlotte、JM Eagle、Cresline-West 都同时标 ASTM D1785 和 D2665，压力和排水都能用。发泡芯 Sch 40（F891）只能排水，不能承压。

Sch 40 PVC 管件承口多深？

D2466 管件 2 in 的承口至少 1.156 in，Sch 80 是 1.500 in；Charlotte 带承口管的管端 2 in 承口深 4.00 in。

Sch 40 PVC 能做室内的生活给水管吗？

Charlotte 说 IPC 和 UPC 不许在建筑物内的给水系统用 Sch 40 PVC；室外给水引入管可以用（IPC 表 605.3）。

给 Sch 40 PVC 管厂和出口商

美国买家买 Sch 40，要对 D1785 核规格，看管身印的壁厚和额定压力，平口还是带承口、承口多深，长度、颜色，饮用水要 NSF 61，还有没有同时标排水用。用标记侠把这些标在你自己的管子照片上，排法照页首那张图，做成一张卡片发到微信或 WhatsApp。

建材规格图 →看标注案例 →

算装柜

装柜计算器20 ft 管整捆 20GP、40GP、40HQ 各装多少体积重计算器样品空运的计费重量
一张产品图，五种展示：规格图、效果图、拆解图、3D，汇成一张产品名片一张图，五种展示 · 免费试用进入工作台 →

来源

  1. Charlotte Pipe：塑料管技术和安装手册 TM-PL（2026 年 6 月）规格、额定压力、重量、承口深度、温度系数、管件规定和排水、发泡芯两行。2026 年 6 月版，2026 年 10 月 28 日核对。
  2. IPEX：塑料管系统手册第 8 版（2024 年）平均内径，表 A-14。第 8 版，2026 年 10 月 28 日核对。
  3. Charlotte Pipe：压力管件尺寸目录 DC-PR（2026 年 1 月）最小承口长度。2026 年 1 月的目录，2026 年 10 月 28 日核对。
  4. Spears：Sch 40 PVC 管件技术资料，含 D1785 管子表（经销商转存）外径偏差。2026 年 10 月 28 日核对。
  5. Rain Bird：Sch 40 IPS PVC 管摩阻表壁厚偏差。2026 年 10 月 28 日核对。
  6. IPEX：塑料管系统手册第 7 版（2016 年，经销商转存）温度系数和 3 in 的算例。第 7 版，2026 年 10 月 28 日核对。
  7. Wavin：Sch 40 PVC 管销售单页（2023 年）温度系数和 140 °F 上限。2023 年的单页，2026 年 10 月 28 日核对。
  8. Cresline：Sch 40、Sch 80 PVC 压力管，资料 761（2016 年）温度系数、承口深度、铺设长度和不车螺纹。2016 年 1 月的资料，2026 年 10 月 28 日核对。
  9. GF Piping Systems（Harvel）：Sch 80 工业 PVC 管规范Sch 40 不车螺纹。2026 年 10 月 28 日核对。
  10. 美军统一设施指导规范 UFGS 40 05 13，液体工艺管道Schedule 40 管不应车螺纹。2026 年 10 月 28 日核对。
  11. Oatey：2023 年产品目录普通黏度胶水的口径上限。2023 年的目录，2026 年 10 月 28 日核对。
  12. JM Eagle：粘接管系列单页（第 12 版）12 in 的公称内径。第 12 版，2026 年 10 月 28 日核对。
  13. JM Eagle：粘接管提交资料管子插到承口底，和压力、排水双标。2026 年 10 月 28 日核对。
  14. Cresline-West：PVC 管 CWPVC-3（2020 年）压力和排水双标。2020 年 9 月的资料，2026 年 10 月 28 日核对。
  15. GF Harvel：Sch 40 灰色平口管 20 ft 数据表（2025 年 6 月）灰色 Sch 40。2025 年 6 月的数据表，2026 年 10 月 28 日核对。
  16. 佛罗里达州建筑委员会：引用 IPC 2021 表 605.3 的修订报告室外给水引入管用的 IPC 表 605.3。2024 年 9 月的报告，2026 年 10 月 28 日核对。
  17. Oatey：怎样粘接管子插到底。2026 年 10 月 28 日核对。
  18. ASTM D1785-26：Sch 40、80、120 PVC 管（商店页，只取状态）只取版次和状态。2026 年 10 月 28 日核对。
